Wyłącznik nadprądowy 3P B 32A 50kA, S803S-B32 | 2CCS863001R0325 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

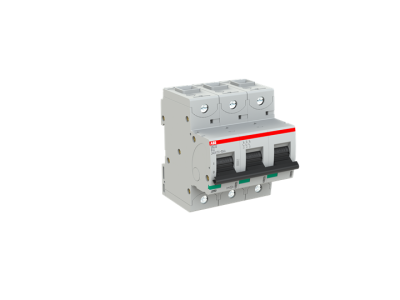

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1244804

EAN

7612271200299

Kod Producenta

2CCS863001R0325

Wyłącznik nadprądowy 3P B 32A 50kA, S803S-B32

Informacja o Produkcie

Alternatywny kod produktu: 2CCS863001R0325

S803S-B32 to 3-biegunowy wyłącznik o wysokiej wydajności o charakterystyce B, z zaciskiem klatkowym i prądem znamionowym 32 A. Jest to ogranicznik prądu o maksymalnej zdolności wyłączania 50kA przy napięciu 240/415V. Może być stosowany do napięć do 400/690 V, a także w prądzie stałym. Posiada dwa różne mechanizmy wyzwalające, termiczny mechanizm wyzwalający do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. S803S-B32 jest zgodny z normami IEC/EN 60898-1 i IEC/EN 60947-2 i umożliwia stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada liczne atesty, dzięki czemu może być stosowany na całym świecie. Szeroka gama akcesoriów sprawia, że korzystanie z S803S-B32 jest wygodniejsze. Ze względu na szybkie wygaszanie łuku elektrycznego S803S-B32 Twoja aplikacja będzie zabezpieczona.

Producent ABB
Wymiary 0.081m x 0.0825m x 0.081m
Seria producenta Wyłączniki nadmiarowo-prądowe S800

Wyłącznik nadprądowy

Charakterystyka wyzwalania B
Liczba biegunów (całkowita) 3
Liczba biegunów chronionych 3
Prąd znamionowy 32 A
Napięcie znamionowe 400 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 6 kA
Rodzaj napięcia AC/DC
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 4
Stopień zanieczyszczenia 3
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 4.5
Głębokość wbudowania 88.5 mm
Stopień ochrony (IP) IP20
Napięcie znamionowe izolacji Ui 690 V
Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
Zakres częstotliwości 50 - 60 Hz
Temperatura otoczenia w warunkach pracy -25 - 60 °C
