Wyłącznik nadprądowy 3P B 32A 36kA, S803N-B32 | 2CCS893001R0325 ABB

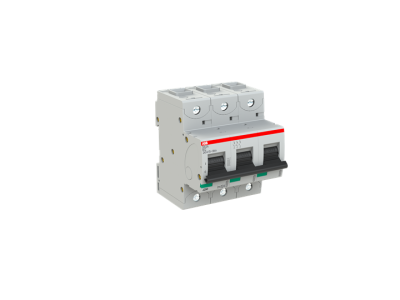

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1155275
EAN
7612271204099
Kod Producenta
2CCS893001R0325
Wyłącznik nadprądowy 3P B 32A 36kA, S803N-B32

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 2CCS893001R0325

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-B32 (symbol 2CCS893001R0325) o prądzie znamionowym 32A i charakterystyce B to kluczowy element zabezpieczenia instalacji elektrycznych w układach trójfazowych. Wysoka zdolność wyłączania 36kA przy napięciu 240/415V gwarantuje skuteczną ochronę przed zwarciami. Dzięki zaciskom klatkowym zapewnia pewny kontakt elektryczny i stabilność mechaniczną połączenia, co minimalizuje ryzyko poluzowania się przewodów.

  • Prąd znamionowy 32A, charakterystyka B: Zapewnia ochronę przed przeciążeniami (termiczny mechanizm wyzwalający) i zwarciami (elektromechaniczny mechanizm wyzwalający), dostosowana do obwodów o niskim prądzie rozruchowym.
  • Zdolność wyłączania 36kA przy 240/415V: Wysoka odporność na zwarcia zapewnia bezawaryjną ochronę instalacji przy zwarciach o dużej energii.
  • Zaciski klatkowe: Gwarantują pewny i trwały kontakt elektryczny, redukując ryzyko luźnych połączeń i przegrzewania się styków.
  • Zakres napięciowy 400/690V: Uniwersalność zastosowania w instalacjach trójfazowych o różnych napięciach, w tym prądzie stałym.
  • Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdza spełnienie międzynarodowych standardów bezpieczeństwa i niezawodności.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada deklarację zgodności CE i liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w różnych warunkach eksploatacji.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S803N-B32 znajduje zastosowanie w instalacjach elektrycznych wymagających zaawansowanej ochrony przeciwzwarciowej i przeciążeniowej.

  • Instalacje trójfazowe w budynkach mieszkalnych i komercyjnych – zabezpieczenie obwodów gniazd, oświetlenia i urządzeń o średnim poborze mocy.
  • Rozdzielnice przemysłowe – ochrona silników, maszyn i linii produkcyjnych przed skutkami zwarć i przeciążeń.
  • Systemy zasilania awaryjnego i UPS – zapewnienie ciągłości zasilania poprzez szybkie wyłączenie w przypadku awarii.
  • Instalacje fotowoltaiczne i ładowania pojazdów elektrycznych – ochrona obwodów o zmiennym obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Wyłącznik należy zamontować na szynie DIN 35mm, dokładnie dokręcając zaciski klatkowe zgodnie z zalecanym momentem obrotowym (sprawdzić w dokumentacji producenta). Przed podłączeniem upewnić się, że obwód jest wolny od napięcia i że przewody o odpowiednim przekroju zostały wprowadzone do zacisków. Po montażu przeprowadzić test działania przy użyciu przycisku testowego, aby potwierdzić poprawność działania mechanizmu wyzwalającego.

FAQ

  • Czy wyłącznik nadaje się do instalacji prądu stałego? Tak, wyłącznik S803N-B32 może być stosowany w instalacjach prądu stałego o napięciu do 400/690V.
  • Jaka jest różnica między charakterystyką B a C? Charakterystyka B jest przeznaczona do ochrony obwodów o niskim prądzie rozruchowym, takich jak lampy, gniazda wtykowe czy obwody oświetleniowe. Charakterystyka C jest stosowana w obwodach z silnikami lub innymi urządzeniami o wysokim prądzie rozruchowym.
  • Czy wyłącznik posiada możliwość blokady? Dane produktu nie zawierają informacji o akcesoriach blokujących. Dostępne akcesoria należy sprawdzić w dokumentacji technicznej.

  • Producent ABB
  • Wymiary 0.081m x 0.0825m x 0.081m
  • Seria producenta Wyłączniki nadmiarowo-prądowe S800
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania B
  • Liczba biegunów (całkowita) 3
  • Liczba biegunów chronionych 3
  • Prąd znamionowy 32 A
  • Napięcie znamionowe 400 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 20 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 20 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 36 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 36 kA
  • Rodzaj napięcia AC/DC
  • Zakres częstotliwości 50 - 60 Hz
  • Klasa ograniczenia energii 3
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Nie
  • Kategoria przepięcia 4
  • Stopień zanieczyszczenia 3
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 4.5
  • Głębokość wbudowania 82.5 mm
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe izolacji Ui 690 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
  • Temperatura otoczenia w warunkach pracy -25 - 60 °C
  • Straty mocy 9.6 W
  • Montaż podtynkowy Nie
  • Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
  • Wykonanie przeciwwybuchowe Nie
