Wyłącznik nadprądowy 3P B 32A 16kA, S803B-B32 | 2CCS813001R0325 ABB

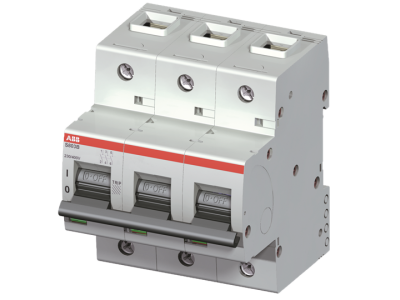

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
ABB
Kod
1244524
EAN
7612271416515
Kod Producenta
2CCS813001R0325
Wyłącznik nadprądowy 3P B 32A 16kA, S803B-B32

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 2CCS813001R0325

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P B 32A (symbol 2CCS813001R0325) o charakterystyce B i zdolności wyłączania 16 kA (przy 230/400V) to urządzenie przeznaczone do ochrony obwodów przed przeciążeniami i zwarciami. Wyposażony w zacisk klatkowy zapewnia pewne i trwałe połączenie przewodów. Dwustopniowy mechanizm wyzwalający (termiczny i elektromechaniczny) gwarantuje szybką reakcję w przypadku awarii, minimalizując ryzyko uszkodzenia instalacji.

  • Charakterystyka B (3P): Szybka reakcja na zwarcia i przeciążenia, idealna do ochrony obwodów oświetleniowych, gniazd wtykowych oraz małych odbiorników indukcyjnych.
  • Prąd znamionowy 32 A: Chroni obwody o średnim obciążeniu, np. w instalacjach przemysłowych lub budynkach użyteczności publicznej.
  • Zdolność wyłączania 16 kA: Zapewnia skuteczną ochronę przed zwarciami o wysokiej energii, zwiększając niezawodność instalacji.
  • Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, minimalizując ryzyko obluzowania się styków.
  • Zgodność z normami IEC/EN 60947-2 i EN 60898-1: Spełnia wysokie standardy bezpieczeństwa i niezawodności dla zastosowań mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymogi norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami ochrony przeciwporażeniowej i przeciwpożarowej. Posiada certyfikaty niezbędne do stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 3P B 32A 16kA przeznaczony jest do ochrony obwodów elektrycznych w instalacjach niskiego napięcia.

  • Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
  • Zabezpieczanie gniazd wtykowych w pomieszczeniach o średnim i dużym obciążeniu.
  • Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o prądzie znamionowym do 32 A.
  • Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element ochrony selektywnej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN (TS 35) zgodnie z normami montażowymi. Przewody wprowadzić do zacisków klatkowych, dokręcić z zalecanym momentem skręcenia (sprawdzić w dokumentacji producenta). Po montażu przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego.

FAQ

  • Do jakiego typu obwodów najlepiej nadaje się charakterystyka B (3P)? Charakterystyka B jest zalecana do ochrony obwodów oświetleniowych, gniazd wtykowych oraz odbiorników o niewielkim prądzie rozruchowym, takich jak silniki małej mocy.
  • Jaki jest zakres napięć roboczych wyłącznika? Wyłącznik może być stosowany w instalacjach o napięciu 230/400V.
  • Czy wyłącznik posiada dodatkowe akcesoria? Tak, dostępna jest szeroka gama akcesoriów (np. napędy, styki pomocnicze), które zwiększają funkcjonalność urządzenia.

  • Producent ABB
  • Wymiary 0.081m x 0.0825m x 0.081m
  • Seria producenta Wyłączniki nadmiarowo-prądowe S800
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania B
  • Liczba biegunów (całkowita) 3
  • Liczba biegunów chronionych 3
  • Prąd znamionowy 32 A
  • Napięcie znamionowe 400 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 16 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 16 kA
  • Rodzaj napięcia AC/DC
  • Zakres częstotliwości 50 - 60 Hz
  • Klasa ograniczenia energii 3
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Nie
  • Kategoria przepięcia 3
  • Stopień zanieczyszczenia 3
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 4.5
  • Głębokość wbudowania 82.5 mm
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe izolacji Ui 500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
  • Temperatura otoczenia w warunkach pracy -25 - 60 °C
  • Straty mocy 9.6 W
  • Montaż podtynkowy Nie
  • Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
  • Wykonanie przeciwwybuchowe Nie
