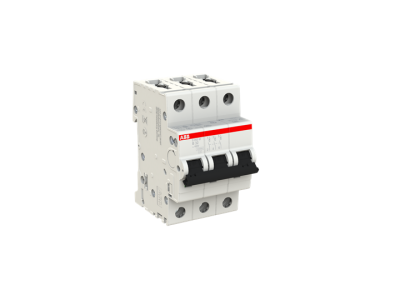

Wyłącznik nadprądowy 3P B 32A 10kA, S203M-B32 | 2CDS273001R0325 ABB

Alternatywny kod produktu: 2CDS273001R0325

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P B 32A (symbol 2CDS273001R0325) z serii System pro M compact S200M to zaawansowane rozwiązanie do ochrony obwodów elektrycznych przed zwarciem i przeciążeniem. Charakterystyka B zapewnia szybkie wyłączenie przy zwarciu, chroniąc instalację i podłączone urządzenia. Mechanizm wyzwalania termicznego przeciwdziała przeciążeniom, a elektromechaniczny reaguje na zwarcia. Przeznaczony do montażu na szynach DIN.

• 3-biegunowa budowa (3P): Zapewnia ochronę wszystkich faz w obwodach trójfazowych, minimalizując ryzyko awarii spowodowanej zwarciem międzyfazowym.
• Charakterystyka B: Szybkie wyłączenie przy zwarciu (3–5-krotność prądu znamionowego), idealne do ochrony obwodów oświetleniowych i gniazd w instalacjach domowych.
• Prąd znamionowy 32A: Odpowiedni do zabezpieczenia obwodów o średnim poborze mocy, takich jak silniki, grzejniki lub gniazda w warsztatach i małych zakładach.
• Zdolność wyłączania 10kA przy 230/400V AC: Wysoka odporność na zwarcia, gwarantująca niezawodną ochronę nawet w trudnych warunkach sieciowych.
• Montaż na szynie DIN: Kompaktowa konstrukcja ułatwia instalację w rozdzielnicach, oszczędzając miejsce i upraszczając montaż.

Zgodność z Normami

Wyłącznik spełnia normy IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 3P B 32A przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o zróżnicowanym charakterze.

• Ochrona obwodów zasilających silniki trójfazowe o mocy do 15 kW (przy 400V AC) w maszynach i urządzeniach przemysłowych.
• Zabezpieczenie obwodów gniazd w warsztatach, halach produkcyjnych i magazynach, gdzie wymagana jest ochrona przed zwarciem i przeciążeniem.
• Ochrona obwodów oświetleniowych w budynkach komercyjnych i biurowych, zapobiegająca awariom spowodowanym zwarciem w instalacjach oświetleniowych.
• Stosowanie w rozdzielnicach budynków mieszkalnych do zabezpieczania obwodów gniazd, zasilających urządzenia o średnim poborze mocy (np. pralki, zmywarki, grzejniki).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik montować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi aparatami (szczegółowe dane w dokumentacji technicznej). Przewody zasilające podłączać zgodnie z oznaczeniami na listwie zaciskowej (L1, L2, L3 dla faz, N dla neutralnego w wersji z 3P+N). Dokręcenie śrub zaciskowych należy wykonać z zalecanym momentem (sprawdzić w dokumentacji). Po montażu przeprowadzić test działania – wyłącznik powinien natychmiast reagować na wymuszone zwarcie i przeciążenie.

FAQ

• Jakie jest typowe zastosowanie wyłącznika z charakterystyką B? Charakterystyka B przeznaczona jest głównie do ochrony obwodów oświetleniowych, gniazd w instalacjach domowych oraz obwodów z urządzeniami o małej indukcyjności (np. grzejniki, żarówki).
• Czy wyłącznik może być stosowany w instalacjach 230V? Tak, wyłącznik 3P B 32A może być stosowany w obwodach zarówno 230V, jak i 400V AC, w zależności od konfiguracji instalacji.
• Jakie są zalecenia dotyczące doboru wyłącznika do obwodu? Dobór wyłącznika powinien uwzględniać prąd znamionowy obwodu, charakterystykę (B, C lub D) oraz zdolność wyłączania (kA). W przypadku wątpliwości należy skonsultować się z projektantem instalacji lub osobą posiadającą uprawnienia SEP.
