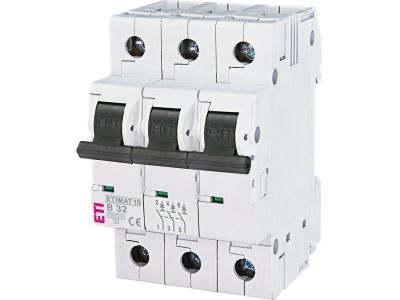

Wyłącznik nadprądowy 3P B 32A 10kA AC ETIMAT10 | 002125719 Eti

Alternatywny kod produktu: ETIMAT 10 3p B32

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT10 (symbol 002125719) to trójbiegunowe urządzenie ochronne o charakterystyce B, prądzie znamionowym 32 A i zdolności wyłączania 10 kA przy napięciu przemiennym. Przeznaczony do montażu w rozdzielnicach na szynie TH35, zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń oraz zwarć w instalacjach niskiego napięcia.

• Prąd znamionowy 32 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i wyzwalania termicznego przy normalnej pracy.
• Charakterystyka B: gwarantuje szybkie wyłączenie w przypadku zwarć o niskiej impedancji pętli, idealna do ochrony obwodów odbiorników rezystancyjnych oraz linii oświetleniowych.
• Zdolność wyłączania 10 kA AC: zapewnia skuteczne przerywanie prądów zwarciowych do 10 kA, co podnosi poziom bezpieczeństwa w sieciach o podwyższonej mocy zwarciowej.
• Trzy bieguny (3P): pozwala na jednoczesną ochronę wszystkich trzech faz w układach trójfazowych, co upraszcza instalację i zwiększa niezawodność.
• Kompaktowa obudowa modułowa: optymalizuje wykorzystanie miejsca w rozdzielnicy, a zaczepy bagnetowe ułatwiają szybki montaż i demontaż bez użycia narzędzi.

Zgodność z Normami

Wyłącznik nadprądowy ETIMAT10 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej. Urządzenie jest przystosowane do pracy w standardowych warunkach środowiskowych dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Wyłącznik nadprądowy 3P B 32A znajduje szerokie zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz obiektach przemysłowych. Jego parametry pozwalają na elastyczne wykorzystanie w typowych układach trójfazowych.

• Ochrona obwodów zasilających odbiorniki o charakterze rezystancyjnym, takie jak piece, grzałki czy bojlery.
• Zabezpieczenie linii oświetleniowych i gniazd wtykowych w instalacjach trójfazowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub obwodowe.
• Ochrona odbiorników w systemach automatyki budynkowej oraz zasilania maszyn w lekkim przemyśle.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie zaczepów. Przekrój podłączanych przewodów musi być dobrany do prądu znamionowego 32 A zgodnie z obowiązującymi normami (zalecany min. 6 mm² Cu). Momenty dokręcania śrub zacisków – stosować się do dokumentacji producenta, typowo ok. 2–2,5 Nm. Po zamontowaniu sprawdzić działanie wyłącznika przez włączenie i wyłączenie dźwigni.

FAQ

• Czy wyłącznik ETIMAT10 ma podświetlenie lub sygnalizację stanu? W standardowym wykonaniu wyłącznik nie jest wyposażony w wewnętrzną sygnalizację optyczną. Stan zadziałania (wyłączenie) jest widoczny po pozycji dźwigni – w dół oznacza wyłączenie. W razie potrzeby można zastosować moduł pomocniczy (jeśli dostępny w serii).
• Jaki jest stopień ochrony obudowy wyłącznika? Producent nie podał konkretnego stopnia IP w danych źródłowych. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się ochronę przed dotykiem IP20 (brak ochrony przed wilgocią). Montaż w szczelnej rozdzielnicy podnosi odporność na czynniki zewnętrzne.
• Jaka jest charakterystyka czasowo-prądowa wyłącznika – tryb pracy styków? Wyłącznik nadprądowy o charakterystyce B działa na zasadzie wyzwalacza termicznego (bimetal) dla przeciążeń oraz elektromagnetycznego dla zwarć. Wyzwolenie zwarciowe następuje w zakresie 3–5 krotności prądu znamionowego (In). Styki są normalnie zamknięte – po zadziałaniu rozwierają się i wymagają ręcznego załączenia dźwignią.
