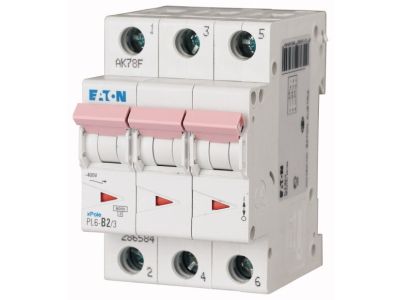

Wyłącznik nadprądowy 3P B 2A 6kA AC, PL6-B2/3 | 286584 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Eaton serii PL6-B2/3 o numerze katalogowym 286584 to wysokiej klasy aparat modułowy, zaprojektowany z myślą o kompleksowej ochronie instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 2A, co czyni je idealnym rozwiązaniem do zabezpieczania odbiorników o niskim poborze mocy, gdzie wymagana jest precyzyjna reakcja na nieprawidłowości w sieci. Trójbiegunowa konstrukcja (3P) pozwala na jednoczesne monitorowanie i rozłączanie trzech faz, co jest niezbędne w zaawansowanych systemach zasilania trójfazowego. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA (zgodnie z normą IEC/EN 60898-1) zapewnia wysoki poziom bezpieczeństwa, skutecznie wygaszając łuk elektryczny w sytuacjach awaryjnych. Charakterystyka wyzwalania typu B oznacza, że wyzwalacz magnetyczny reaguje przy prądzie od 3 do 5-krotności prądu znamionowego, co jest optymalne dla obwodów o niskich prądach rozruchowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60898-1, co klasyfikuje go jako aparat dopuszczony do użytku w instalacjach domowych, komercyjnych oraz przemysłowych. Wysoka jakość materiałów użytych do produkcji obudowy zapewnia odpowiednią odporność termiczną oraz izolacyjną, co przekłada się na długowieczność urządzenia nawet w wymagających warunkach eksploatacyjnych. Stopień ochrony IP20 gwarantuje bezpieczeństwo przed dotykiem części pod napięciem podczas standardowej obsługi rozdzielnicy.

Zastosowanie

Wyłącznik nadprądowy PL6-B2/3 znajduje szerokie spektrum zastosowań w nowoczesnym elektrotechnice:

• Budownictwo mieszkaniowe: Ochrona obwodów oświetleniowych oraz gniazd wtykowych o małym obciążeniu.
• Obiekty użyteczności publicznej: Zabezpieczanie systemów sterowania, automatyki budynkowej oraz czułych urządzeń elektronicznych.
• Przemysł: Ochrona obwodów pomocniczych, cewek styczników oraz układów sygnalizacji, gdzie prąd roboczy nie przekracza 2A.
• Infrastruktura: Wykorzystanie w rozdzielnicach głównych i oddziałowych jako element selektywnego systemu zabezpieczeń.

Wskazówki Montażowe

Aparat jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN (TS35 mm) za pomocą wygodnych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na:

• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów sztywnych i giętkich, zapewniając stabilny styk elektryczny.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapobiec poluzowaniu się styków w wyniku drgań lub zmian temperatury.
• Oznakowanie: Wyraźne pole opisowe na froncie urządzenia ułatwia identyfikację obwodu w rozdzielnicy.
• Kierunek zasilania: Urządzenie umożliwia zasilanie zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas projektowania okablowania.

FAQ

• Czy wyłącznik o charakterystyce B nadaje się do silników? Charakterystyka B jest przeznaczona głównie dla odbiorników rezystancyjnych i oświetlenia. W przypadku silników o dużym prądzie rozruchowym zaleca się stosowanie charakterystyki C.
• Jaka jest główna zaleta wyłącznika 3-biegunowego? Pozwala on na jednoczesne odłączenie zasilania we wszystkich trzech fazach w przypadku wykrycia awarii na którejkolwiek z nich, co chroni urządzenia trójfazowe przed pracą niepełnofazową.
• Czy produkt Eaton PL6 jest kompatybilny z szynami grzebieniowymi? Tak, konstrukcja zacisków umożliwia łatwe łączenie wyłączników za pomocą standardowych szyn łączeniowych widełkowych lub sztyftowych.
