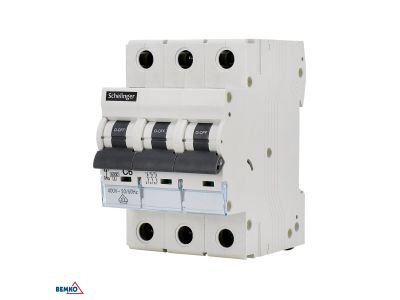

Wyłącznik nadprądowy 3P B 25A 6kA Schelinger | A02-G8-3P-B25 Bemko

Opis i Kluczowe Cechy

Wyłącznik nadprądowy marki Schelinger, dostarczany przez renomowanego producenta BEMKO, to zaawansowany element aparatury modułowej zaprojektowany do kompleksowej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy o wartości 25A w połączeniu z charakterystyką wyzwalania typu B sprawia, że wyłącznik idealnie nadaje się do ochrony obwodów o niskich prądach rozruchowych, typowych dla oświetlenia oraz gniazd wtykowych w budownictwie mieszkaniowym i komercyjnym.

• Zdolność zwarciowa 6kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego o wartości do 6000A, co chroni infrastrukturę kablową przed nieodwracalnymi uszkodzeniami termicznymi.
• Charakterystyka B: Zapewnia szybką reakcję wyzwalacza elektromagnetycznego przy prądach rzędu 3-5 krotności prądu znamionowego.
• Trójfazowa konstrukcja: Umożliwia pełną synchronizację rozłączania wszystkich faz w przypadku awarii na jednej z nich, co jest kluczowe dla bezpieczeństwa odbiorników trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do użytku domowego i podobnych instalacji. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz wysokiej jakości wykonania komponentów wewnętrznych, takich jak komora gaszeniowa czy mechanizm zapadkowy.

Zastosowanie

Wyłącznik nadprądowy A02-G8-3P-B25 znajduje szerokie zastosowanie w nowoczesnych rozdzielnicach elektrycznych. Jest dedykowany do:

• Zabezpieczania obwodów zasilających urządzenia AGD i RTV w instalacjach domowych.
• Ochrony linii zasilających w biurach i obiektach użyteczności publicznej.
• Zabezpieczania odbiorników trójfazowych o charakterze rezystancyjnym lub o niewielkim prądzie rozruchowym.
• Zastosowań w przemyśle lekkim jako element zabezpieczający podrozdzielnice.

Wskazówki Montażowe

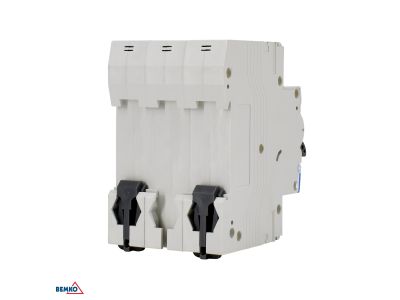

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach.
• Przekrój przewodów: Zaciski windowe pozwalają na pewne mocowanie przewodów miedzianych o przekrojach dostosowanych do prądu 25A.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji pionowej lub poziomej na szynie DIN.

FAQ

1. Czy ten wyłącznik nadaje się do zabezpieczenia silnika?
Charakterystyka B jest przeznaczona głównie do odbiorników o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.

2. Jaka jest główna funkcja wyłącznika 3P?
Wyłącznik trójbiegunowy służy do jednoczesnego odłączania trzech faz zasilających, co zapobiega pracy urządzeń trójfazowych na niepełnej liczbie faz w przypadku awarii.

3. Czy produkt posiada wskaźnik zadziałania?
Tak, konstrukcja dźwigni pozwala na jednoznaczną identyfikację stanu pracy urządzenia (załączony/wyłączony).
