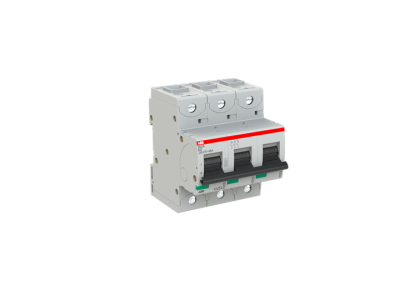

Wyłącznik nadprądowy 3P B 25A 36kA, S803N-B25 | 2CCS893001R0255 ABB

Alternatywny kod produktu: 2CCS893001R0255

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-B25 (symbol 2CCS893001R0255) o charakterystyce B i prądzie znamionowym 25A to wysokowydajny ogranicznik prądowy do zabezpieczenia obwodów elektrycznych. Posiada zacisk klatkowy, co ułatwia szybki i pewny montaż przewodów. Maksymalna zdolność wyłączania 36kA przy napięciu 240/415V zapewnia skuteczną ochronę przed zwarciami. Wyzwalacze termiczny i elektromechaniczny gwarantują ochronę zarówno przed przeciążeniem, jak i zwarciem.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę dla obwodów trójfazowych w instalacjach przemysłowych, komercyjnych i mieszkaniowych.
• Charakterystyka B: Szybka reakcja na zwarcia i przeciążenia – idealna do zabezpieczenia obwodów oświetleniowych i gniazd wtykowych.
• Zdolność wyłączania 36kA: Skuteczna ochrona instalacji przed zwarciami o dużej energii, zapobiega uszkodzeniom urządzeń i ryzyku pożaru.
• Zacisk klatkowy: Umożliwia szybkie i pewne podłączenie przewodów o dużym przekroju – redukuje ryzyko luzowania się połączenia.
• Wyzwalacze termiczny i elektromechaniczny: Zapewniają ochronę przed przeciążeniem (termiczny) i zwarciem (elektromechaniczny) – automatyczne odłączenie w przypadku zagrożenia.

Zgodność z Normami

Wyłącznik S803N-B25 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada deklarację zgodności CE i może być stosowany w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S803N-B25 przeznaczony jest do zabezpieczania obwodów trójfazowych w różnorodnych instalacjach elektrycznych, zarówno przemysłowych, komercyjnych, jak i mieszkaniowych.

• Zabezpieczenie obwodów gniazd wtykowych i oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających maszyny i urządzenia przemysłowe przed zwarciami i przeciążeniami.
• Stosowanie w instalacjach solarnych i systemach zasilania awaryjnego.
• Zabezpieczenie obwodów grzewczych i klimatyzacyjnych w obiektach komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wyłącznik należy zamontować w rozdzielnicy zgodnie z normami bezpieczeństwa. Przewody podłączyć do zacisków klatkowych, zwracając uwagę na odpowiedni dobór momentu dokręcania (zgodnie z dokumentacją techniczną). Po montażu konieczne jest przeprowadzenie testu funkcjonalnego – manualne wyłączenie i załączenie wyłącznika powinno działać płynnie. W instalacjach trójfazowych należy upewnić się o poprawności podłączenia wszystkich biegunów.

FAQ

• Jakie napięcie może obsługiwać ten wyłącznik? S803N-B25 może być stosowany przy napięciach do 400/690V w prądzie przemiennym oraz w prądzie stałym.
• Czy wyłącznik nadaje się do instalacji domowych? Tak, charakterystyka B oraz prąd znamionowy 25A sprawiają, że jest odpowiedni do zabezpieczenia obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych.
• Czym różni się charakterystyka B od innych charakterystyk? Charakterystyka B charakteryzuje się szybkim wyzwalaniem przy zwarciach o prądzie 3-5 razy większym od prądu znamionowego, co czyni ją idealną do zabezpieczenia obwodów o niskim prądzie rozruchowym.
