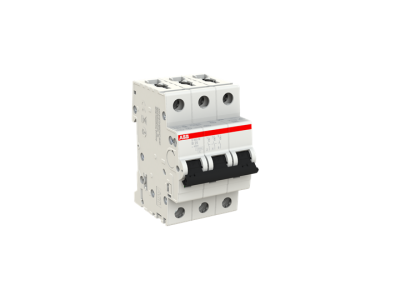

Wyłącznik nadprądowy 3P B 25A 10kA, S203M-B25 | 2CDS273001R0255 ABB

Alternatywny kod produktu: 2CDS273001R0255

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy B 25A 10kA (symbol 2CDS273001R0255) z serii S200M to kompaktowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przeciążeń i zwarć. Charakterystyka B zapewnia szybkie wyłączenie w przypadku zwarcia, chroniąc obwody przed uszkodzeniem. Mechanizm termiczny reaguje na przeciążenia, zaś elektromechaniczny na zwarcia – gwarantuje to kompleksową ochronę instalacji 3-fazowych.

• Charakterystyka B: Szybka reakcja na zwarcia (3-5-krotny prąd znamionowy), dedykowana do ochrony obwodów oświetleniowych i gniazd wtykowych.
• Prąd znamionowy 25A: Odpowiedni dla obwodów zasilających urządzenia o średnim poborze mocy, np. silniki małej mocy, piece, oświetlenie.
• Zdolność wyłączania 10kA: Zapewnia skuteczną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• 3-biegunowa konstrukcja: Chroni wszystkie fazy obwodu, idealny do zabezpieczenia układów 3-fazowych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia rygorystyczne wymagania dotyczące bezpieczeństwa i niezawodności w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE i deklarację zgodności z dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy 3P B 25A 10kA przeznaczony jest do ochrony instalacji elektrycznych 3-fazowych przed skutkami przeciążeń i zwarć.

• Ochrona obwodów zasilających silniki małej i średniej mocy w instalacjach przemysłowych.
• Zabezpieczenie obwodów oświetleniowych i gniazd wtykowych w budynkach użyteczności publicznej.
• Stosowanie w rozdzielnicach mieszkaniowych i komercyjnych jako element systemu zabezpieczeń.
• Ochrona obwodów grzewczych, klimatyzacyjnych i innych urządzeń o stałym poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z normami PN-HD 60364-5-53. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie instalacji. Wyłącznik mocować na szynie DIN o szerokości 35mm. Połączenia wykonywać przewodami o odpowiednim przekroju, zgodnie z prądem znamionowym (25A). Dokręcić śruby z zalecanym momentem (zgodnym z dokumentacją techniczną). Po montażu przeprowadzić próbę działania – wyłącznik powinien wyłączać obwód przy symulacji zwarcia.

FAQ

• Czy wyłącznik można stosować w instalacjach domowych? Tak, charakterystyka B 25A sprawdza się w obwodach oświetleniowych i gniazd wtykowych w instalacjach mieszkaniowych.
• Jakie jest zalecane napięcie pracy? Wyłącznik przeznaczony jest do pracy w obwodach 230/400V AC, co odpowiada standardowym instalacjom 3-fazowym.
• Czy wyłącznik posiada styki pomocnicze? Styk pomocniczy można zamontować dodatkowo od dołu, co pozwala zaoszczędzić 50% miejsca w rozdzielnicy.
