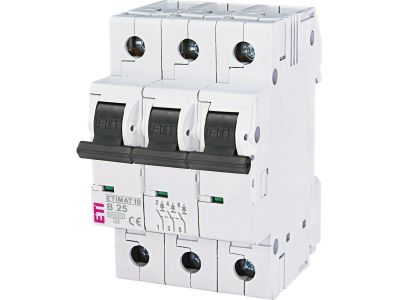

Wyłącznik nadprądowy 3P B 25A 10kA AC ETIMAT10 | 002125718 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 10 o konfiguracji trójbiegunowej (3P) to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych, zaprojektowane przez renomowanego producenta ETI. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A oraz charakterystyką wyzwalania typu B, co czyni go idealnym do ochrony obwodów o niskich prądach rozruchowych. Kluczowym atutem tego modelu jest jego wysoka znamionowa zwarciowa zdolność łączeniowa na poziomie 10 kA, co gwarantuje skuteczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych, chroniąc tym samym infrastrukturę przed kosztownymi uszkodzeniami.

• Konstrukcja 3-biegunowa: Umożliwia jednoczesne rozłączanie trzech faz, co jest niezbędne w systemach zasilania trójfazowego.
• Wysoka zdolność zwarciowa: Parametr 10kA pozycjonuje ten wyłącznik jako rozwiązanie profesjonalne, odpowiednie do rozdzielnic głównych i obiektów o wysokich wymaganiach bezpieczeństwa.
• Możliwość rozbudowy: Konstrukcja pozwala na łatwy montaż akcesoriów, takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe, co zwiększa funkcjonalność systemu automatyki budynkowej.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Wyłącznik ETIMAT 10 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Spełnia on wymagania normy PN-EN 60898-1, co potwierdza jego przydatność do użytku w instalacjach domowych i podobnych. Dodatkowo, urządzenie spełnia wymagania stawiane wyłącznikom głównym, co świadczy o jego wysokiej niezawodności i trwałości mechanicznej oraz elektrycznej. Stopień ochrony obudowy zapewnia bezpieczne użytkowanie w standardowych warunkach rozdzielczych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, wyłącznik nadprądowy 3P B 25A znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów zasilających urządzenia AGD oraz gniazda wtykowe w układach trójfazowych.
• Obiekty użyteczności publicznej: Ochrona instalacji oświetleniowych i gniazd w biurach, szkołach oraz szpitalach.
• Przemysł: Zabezpieczanie mniejszych odbiorników siłowych, silników o lekkim rozruchu oraz obwodów sterowniczych, gdzie wymagana jest pewność zadziałania przy prądzie 25A.

Wskazówki Montażowe

Montaż wyłącznika ETIMAT 10 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Wyłącznik umożliwia podłączenie za pomocą szyn grzebieniowych (widełkowych lub sztyftowych), co znacząco przyspiesza prace w rozdzielnicy i poprawia estetykę okablowania. Przed uruchomieniem należy zweryfikować poprawność osadzenia aparatu na szynie oraz stabilność wszystkich połączeń.

FAQ

• Czy do tego wyłącznika można dokupić styk pomocniczy? Tak, seria ETIMAT 10 umożliwia montaż dedykowanych styków pomocniczych, które pozwalają na zdalną sygnalizację stanu wyłącznika w systemach monitoringu.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B, zastosowana w tym modelu, jest przeznaczona do ochrony odbiorników o małych prądach rozruchowych (np. oświetlenie, grzejniki), reagując szybciej na przeciążenia niż charakterystyka C.
• Czy wyłącznik 10kA jest lepszy od 6kA? Tak, wyższa zdolność zwarciowa (10kA) oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd o znacznie większym natężeniu, co jest kluczowe w instalacjach położonych blisko transformatorów lub w nowoczesnym budownictwie przemysłowym.
