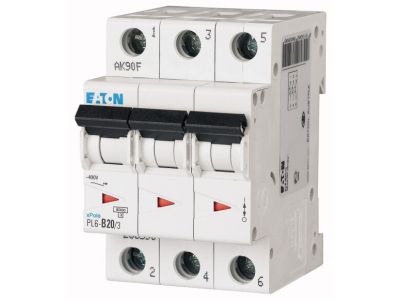

Wyłącznik nadprądowy 3P B 20A 6kA AC, PL6-B20/3 | 286590 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii PL6 o numerze katalogowym 286590 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Model PL6-B20/3 charakteryzuje się konstrukcją 3-biegunową, co pozwala na jednoczesne rozłączanie trzech faz obwodu w przypadku wykrycia nieprawidłowości. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu B sprawia, że urządzenie idealnie reaguje na przeciążenia oraz zwarcia w obwodach o niskich prądach rozruchowych.

• Znamionowa zdolność zwarciowa: Wynosi ona 6 kA zgodnie z normą IEC/EN 60898-1, co gwarantuje bezpieczne przerwanie przepływu prądu nawet w trudnych warunkach awaryjnych.
• Charakterystyka B: Przeznaczona do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć, gdzie prąd rozruchowy nie przekracza 3-5 krotności prądu znamionowego.
• Trwałość mechaniczna i elektryczna: Wysokiej jakości materiały użyte przez firmę EATON zapewniają długą żywotność urządzenia nawet przy częstych cyklach łączeniowych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja wizualna (czerwony/zielony) pozwala na szybką identyfikację stanu pracy wyłącznika, co podnosi poziom bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, która definiuje parametry pracy aparatury modułowej do zastosowań domowych i podobnych. Posiada certyfikację CE oraz liczne znaki jakości uznawane na rynkach europejskich, co potwierdza jego niezawodność jako kluczowego elementu rozdzielnic niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy PL6-B20/3 znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz oświetlenia w domach jednorodzinnych i wielorodzinnych.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach oraz szpitalach, gdzie wymagana jest wysoka selektywność i pewność działania.
• Przemysł: Stosowany jako zabezpieczenie pomocnicze w szafach sterowniczych oraz obwodach zasilających urządzenia o charakterystyce rezystancyjnej lub lekko indukcyjnej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TS35 mm (szyna TH35). Dzięki podwójnym zaciskom windowym (góra/dół), aparat umożliwia jednoczesne podłączenie szyn łączeniowych oraz przewodów o różnych przekrojach. Zaleca się regularne sprawdzanie momentu dokręcania zacisków śrubowych, aby uniknąć wzrostu rezystancji przejścia i przegrzewania się styków. Konstrukcja obudowy zapewnia stopień ochrony IP20, co wymaga montażu wewnątrz odpowiedniej rozdzielnicy osłaniającej przed bezpośrednim dotykiem części pod napięciem.

FAQ

• Czy wyłącznik PL6-B20/3 nadaje się do silników o dużym rozruchu? Nie, do urządzeń o wysokim prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest dedykowana dla odbiorników o niskim prądzie startowym.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zaciski urządzenia pozwalają na montaż przewodów o przekroju do 25 mm², co zapewnia dużą elastyczność podczas projektowania instalacji.
• Czy urządzenie posiada możliwość dobudowania styków pomocniczych? Tak, seria PL6 firmy EATON jest kompatybilna z szeroką gamą akcesoriów, takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.
