Wyłącznik nadprądowy 3P B 20A 6kA AC, HN-B20/3 | 194882 Eaton

Opis i Kluczowe Cechy

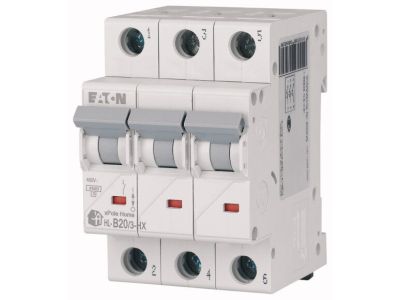

Wyłącznik nadprądowy EATON z serii HN, model HN-B20/3 o numerze katalogowym 194882, to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się trzema biegunami (3P), co pozwala na jednoczesne zabezpieczenie i rozłączanie trzech faz w układach trójfazowych. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat ten jest idealnym rozwiązaniem do ochrony obwodów o niskich prądach rozruchowych, typowych dla oświetlenia oraz gniazd wtykowych w budownictwie mieszkaniowym.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA gwarantuje bezpieczeństwo i niezawodność działania w standardowych instalacjach rozdzielczych.
• Zaciski windowe: Zastosowanie innowacyjnych zacisków windowych umożliwia solidne i trwałe przymocowanie przewodów łączeniowych, co minimalizuje ryzyko poluzowania styku i przegrzania punktu połączenia.
• Kompatybilność systemowa: Aparat jest w pełni kompatybilny z szynami zbiorczymi, co pozwala na szybkie i estetyczne łączenie wielu wyłączników nadprądowych oraz różnicowoprądowych w obrębie jednej rozdzielnicy.
• Osprzęt dodatkowy: Seria HN wspiera szeroką gamę akcesoriów, takich jak styki pomocnicze, wyzwalacze wzrostowe oraz podnapięciowe, co zwiększa funkcjonalność systemu automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy EATON HN-B20/3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie wymagań normy IEC/EN 60898-1 potwierdza jego przydatność do użytku domowego i podobnych instalacji, zapewniając najwyższy stopień ochrony użytkowników oraz mienia. Urządzenie posiada certyfikację dopuszczającą do obrotu na rynkach Unii Europejskiej, co jest gwarancją jakości i powtarzalności parametrów technicznych.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, wyłącznik HN-B20/3 znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów zasilających urządzenia AGD, oświetlenie oraz gniazda ogólnego przeznaczenia.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Stosowany w rozdzielnicach pomocniczych do ochrony obwodów sterowniczych oraz odbiorników o charakterystyce rezystancyjnej lub lekko indukcyjnej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego montażu zatrzaskowego na standardowej szynie montażowej DIN TS35mm (szyna standardowa 35 mm). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków windowych, aby zapewnić optymalny styk elektryczny. Konstrukcja zacisków pozwala na bezpieczne wprowadzenie zarówno przewodów typu drut, jak i linka (z zastosowaniem tulejek zaciskowych). Możliwość zasilania z obu stron (góra/dół) ułatwia konfigurację okablowania wewnątrz rozdzielnicy.

FAQ

• Co oznacza charakterystyka B w tym wyłączniku? Charakterystyka B oznacza, że wyzwalacz elektromagnetyczny zadziała w zakresie od 3 do 5-krotności prądu znamionowego. Jest to optymalne zabezpieczenie dla obwodów odbiorczych w domach, gdzie nie występują duże uderzenia prądowe przy rozruchu.
• Czy wyłącznik HN-B20/3 można łączyć z szynami grzebieniowymi? Tak, aparat jest przystosowany do współpracy ze standardowymi szynami łączeniowymi (widłowymi i sztyftowymi), co znacznie przyspiesza prace montażowe w rozdzielnicy.
• Jaka jest liczba biegunów tego urządzenia? Jest to wyłącznik 3-biegunowy (3P), przeznaczony do ochrony trzech faz jednocześnie.
