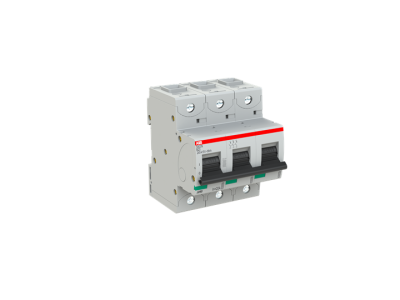

Wyłącznik nadprądowy 3P B 20A 36kA, S803N-B20 | 2CCS893001R0205 ABB

Alternatywny kod produktu: 2CCS893001R0205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-B20 (symbol 2CCS893001R0205) o charakterystyce B i prądzie znamionowym 20A to wysokowydajny ogranicznik prądu do ochrony obwodów przed zwarciami i przeciążeniami. Max. zdolność wyłączania 36kA przy napięciu 240/415V (400/690V AC/DC) zapewnia skuteczną ochronę nawet w wymagających instalacjach przemysłowych. Zacisk klatkowy ułatwia pewne i szybkie podłączenie przewodów.

• Charakterystyka B: Szybkie wyzwalanie przy zwarciach 3-5-krotnego prądu znamionowego – idealne do ochrony obwodów oświetleniowych i gniazd w instalacjach mieszkaniowych.
• Zdolność wyłączania 36kA: Wysoka odporność na zwarcia chroni instalację i aparaturę przed uszkodzeniami spowodowanymi zwarciami o dużej energii.
• Napięcie pracy 400/690V AC/DC: Uniwersalne zastosowanie w instalacjach jedno- i trójfazowych, w tym w układach prądu stałego.
• Zacisk klatkowy: Szybki i pewny montaż przewodów o dużych przekrojach – eliminuje ryzyko poluzowania się połączenia.
• Dwa mechanizmy wyzwalające: Termiczny (przeciążenie) i elektromechaniczny (zwarcia) – kompleksowa ochrona obwodu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskiego napięcia) oraz IEC/EN 60947-2 (aparatura łączeniowa i zabezpieczeniowa). Posiada certyfikaty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zastosowanie

Wyłącznik S803N-B20 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych – charakterystyka B minimalizuje fałszywe wyzwalania.
• Zabezpieczenie instalacji trójfazowych w halach produkcyjnych i magazynach – wysoka zdolność wyłączania 36kA gwarantuje ochronę przy zwarciach.
• Ochrona obwodów DC w instalacjach fotowoltaicznych i magazynach energii – kompatybilność z napięciem stałym do 690V.
• Stosowanie w szafach rozdzielczych jako element ochronny głównych i podrzędnych obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Zaciski klatkowe umożliwiają podłączenie przewodów o przekrojach do 25mm² (szczegóły w dokumentacji). Po zamontowaniu należy sprawdzić mechanizm wyzwalający poprzez testowe odłączenie. Regularna konserwacja obejmuje wizualną kontrolę stanu styków i mechanizmu.

FAQ

• Czy wyłącznik nadaje się do instalacji jednofazowych? Tak – charakterystyka B i niskie prądy wyzwalania sprawdzają się w obwodach 230V, jednak dedykowany jest głównie do instalacji trójfazowych o napięciu 400V.
• Jaki jest maksymalny przekrój przewodu do podłączenia? Zacisk klatkowy umożliwia podłączenie przewodów o przekroju do 25mm² – sprawdź dokładne dane w dokumentacji technicznej.
• Czy wyłącznik może być stosowany w instalacjach DC? Tak – obsługuje napięcie stałe do 690V, co pozwala na jego użycie w systemach fotowoltaicznych i magazynach energii.
