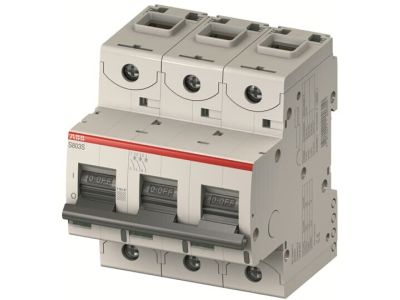

Wyłącznik nadprądowy 3P B 20A 25kA, S803C-B20 | 2CCS883001R0205 ABB

Alternatywny kod produktu: 2CCS883001R0205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803C-B20 (symbol 2CCS883001R0205) o charakterystyce B i prądzie znamionowym 20A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Maksymalna zdolność wyłączania 25kA przy napięciu 240/415V zapewnia pewną ochronę nawet w wymagających warunkach przemysłowych. Mechanizm termiczny chroni przed przeciążeniami, natomiast elektromechaniczny – przed zwarciami, co gwarantuje kompleksową ochronę obwodów.

• 3-biegunowa konstrukcja: Zapewnia równomierne zabezpieczenie wszystkich faz w układzie trójfazowym, eliminując ryzyko asymetrii obciążenia.
• Charakterystyka B: Szybkie reakcje na zwarcia i przeciążenia – idealne do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych oraz linii zasilających urządzenia o małej indukcyjności.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o różnych przekrojach, redukując ryzyko luzowania się połączeń.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia gwarantuje ochronę nawet w instalacjach o dużym obciążeniu zwarciowym.
• Zastosowanie w prądzie stałym: Rozszerza zakres stosowania do układów DC, np. w instalacjach fotowoltaicznych lub zasilaczach UPS.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada deklarację zgodności CE oraz liczne atesty międzynarodowe, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S803C-B20 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów trójfazowych w instalacjach mieszkaniowych (np. zasilanie pieców, klimatyzacji, szklaren).
• Zabezpieczenie linii zasilających w budynkach komercyjnych (biura, hotele, centra handlowe).
• Ochrona obwodów mocy w instalacjach przemysłowych (maszyny, napędy, systemy automatyki).
• Stosowanie w układach fotowoltaicznych lub zasilaczach awaryjnych jako zabezpieczenie DC.
• Wyposażenie rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować w rozdzielnicy na standardowej szynie DIN 35 mm, zachowując odpowiedni odstęp od innych aparatów. Przewody podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem siłowym (szczegółowe dane znajdują się w dokumentacji technicznej). Po montażu przeprowadzić test działania mechanizmu wyzwalającego (ręczne testy wyzwalania termicznego i zwarciowego).

FAQ

• Czym różni się charakterystyka B od charakterystyki C? Charakterystyka B reaguje szybciej na zwarcia i przeciążenia (od 3 do 5 razy prąd znamionowy), co czyni ją idealną do zabezpieczenia obwodów oświetleniowych i gniazd wtykowych. Charakterystyka C (od 5 do 10 razy prąd znamionowy) stosowana jest głównie do zabezpieczenia obwodów z silnikami lub transformatorami.
• Czy wyłącznik nadaje się do stosowania w instalacjach fotowoltaicznych? Tak – dzięki możliwości stosowania w prądzie stałym, wyłącznik S803C-B20 może być używany jako zabezpieczenie DC w stringach fotowoltaicznych lub instalacjach zasilaczy awaryjnych.
• Jaki jest zalecany moment dokręcania zacisków? Dokładny moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do wytycznych producenta aparatury rozdzielczej lub normy PN-EN 60947-1, która określa zakres momentów w zależności od przekroju przewodu.
