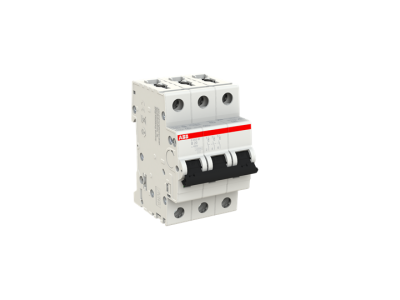

Wyłącznik nadprądowy 3P B 20A 10kA, S203M-B20 | 2CDS273001R0205 ABB

Alternatywny kod produktu: 2CDS273001R0205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy w charakterystyce B, prąd znamionowy 20A (symbol 2CDS273001R0205) to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Należy do zaawansowanej serii System pro M compact, zaprojektowanej dla aplikacji mieszkaniowych, komercyjnych i przemysłowych. Posiada wbudowane dwa niezależne mechanizmy wyzwalające: termiczny (ochrona przed przeciążeniem) i elektromechaniczny (ochrona przed zwarciem), co gwarantuje kompleksową ochronę obwodów.

• 3-biegunowa konstrukcja (3P): Zapewnia odłączenie wszystkich faz w przypadku zwarcia lub przeciążenia, chroniąc trójfazowe odbiorniki i instalacje.
• Charakterystyka B: Szybka reakcja na zwarcia – idealna do zabezpieczania obwodów odbiorników o niskim prądzie rozruchowym (oświetlenie, gniazda wtykowe, małe silniki).
• Zdolność wyłączania 10kA przy 400V AC: Wysoka wytrzymałość na prądy zwarciowe – niezawodna ochrona nawet w silnie obciążonych instalacjach.
• Montaż na szynie DIN: Szybki i prosty montaż w rozdzielnicach, oszczędność miejsca dzięki kompaktowej budowie.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie międzynarodowych standardów bezpieczeństwa i niezawodności.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC/EN 60898-1 (dla zabezpieczeń instalacji domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskiego napięcia). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 3P B 20A przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o różnym stopniu zaawansowania.

• Zabezpieczanie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Ochrona obwodów zasilających silniki elektryczne o niskim prądzie rozruchowym (np. pompy, wentylatory).
• Stosowanie w rozdzielnicach przemysłowych do zabezpieczania gałęzi zasilających maszyny i urządzenia.
• Instalacje fotowoltaiczne (po stronie AC) – ochrona falowników i obwodów wyjściowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik mocować na szynie DIN w rozdzielnicy, pamiętając o odpowiednim doborze momentu dokręcania zacisków zgodnie z dokumentacją techniczną. Przed uruchomieniem należy sprawdzić poprawność połączeń i działanie mechanizmu testowego. Zaleca się stosowanie styków pomocniczych (opcjonalnie montowanych od dołu) dla zwiększenia funkcjonalności systemu.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się szybszym wyzwalaniem przy zwarciach (3-5-krotność prądu znamionowego), co czyni ją idealną do zabezpieczania obwodów oświetleniowych i gniazd. Charakterystyka C reaguje wolniej (5-10-krotność prądu znamionowego) i stosowana jest dla odbiorników o większym prądzie rozruchowym.
• Czy wyłącznik nadaje się do instalacji 230V jednofazowej? Wyłącznik 3-biegunowy jest dedykowany do obwodów trójfazowych. Do instalacji jednofazowej należy zastosować odpowiedni wyłącznik 1-biegunowy z tej samej serii.
• Jakie jest maksymalne napięcie robocze wyłącznika? Zgodnie z danymi, zdolność wyłączania wynosi 10kA przy napięciu 230/400V AC. Dokładne parametry napięciowe należy potwierdzić w dokumentacji technicznej produktu.
