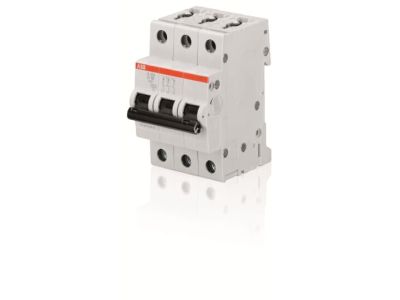

Wyłącznik nadprądowy 3P B 1A 6kA, S203-B1 | 2CDS253001R0015 ABB

Alternatywny kod produktu: 2CDS253001R0015

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-B1 (symbol 2CDS253001R0015) o charakterystyce B i prądzie znamionowym 1A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w zdolność zwarciową 6 kA, gwarantuje szybkie odłączenie obwodu w razie awarii, chroniąc zarówno przewody, jak i podłączone urządzenia.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w układzie trójfazowym, niezbędną w instalacjach przemysłowych i budynkach wielorodzinnych.
• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych o małym obciążeniu oraz linii zasilających urządzenia o niskim współczynniku mocy.
• Prąd znamionowy 1A: Precyzyjna ochrona obwodów o niewielkim obciążeniu, takich jak drobne urządzenia pomiarowe, układy sterowania czy linie sygnalizacyjne.
• Zdolność zwarciowa 6 kA: Wysoka odporność na zwarcia – wyłącznik wytrzymuje prądy zwarciowe do 6 kA, co minimalizuje ryzyko uszkodzenia instalacji.
• Modułowa budowa (1 moduł): Kompaktowe wymiary (szerokość 18 mm) umożliwiają montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce w szafach sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz IEC 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Posiada deklarację zgodności CE oraz oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy S203-B1 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń w układach trójfazowych. Charakterystyka B sprawia, że jest szczególnie odpowiedni do zabezpieczania obwodów o niskim obciążeniu.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających drobne urządzenia pomiarowe, układy sterowania i linie sygnalizacyjne.
• Montaż w rozdzielnicach domowych, szafach sterowniczych oraz instalacjach przemysłowych wymagających precyzyjnej ochrony.
• Stosowanie w układach trójfazowych, gdzie wymagana jest ochrona wszystkich trzech faz.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować w standardowej szynie DIN (szerokość 18 mm) w rozdzielnicy, pamiętając o pozostawieniu odpowiedniej przestrzeni wentylacyjnej. Przewody należy podłączać zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli występuje). Dokręcenie śrub należy przeprowadzić z zalecanym momentem obrotowym (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test działania poprzez ręczne wyłączenie i załączenie wyłącznika.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się szybszym reagowaniem na zwarcia i przeciążenia, co sprawia, że jest odpowiednia dla obwodów o małym obciążeniu, takich jak oświetlenie czy gniazda wtykowe. Charakterystyka C jest wolniejsza i stosowana do obwodów z większymi prądami rozruchowymi (np. silniki).
• Czy wyłącznik nadaje się do ochrony obwodów jednofazowych? Tak, choć jest to wyłącznik 3-biegunowy, może być stosowany w obwodach jednofazowych poprzez podłączenie tylko jednej fazy. Jednak w takim przypadku nie będzie wykorzystana pełna funkcjonalność 3-biegunowej ochrony.
• Jakie jest zalecane napięcie robocze wyłącznika? Wyłącznik jest przeznaczony do pracy w układach trójfazowych o napięciu znamionowym do 415 V AC (napięcie międzyfazowe).
