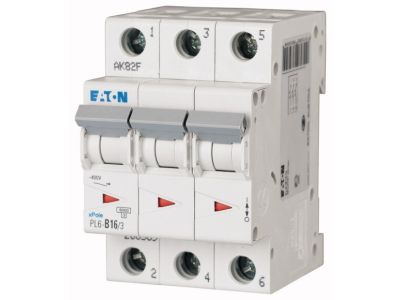

Wyłącznik nadprądowy 3P B 16A 6kA AC, PL6-B16/3 | 286589 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Eaton z serii PL6, model PL6-B16/3 o numerze katalogowym 286589, to wysokiej klasy aparat modułowy zaprojektowany do kompleksowej ochrony instalacji elektrycznych. Urządzenie posiada konstrukcję trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie i rozłączanie trzech faz w obwodach prądu przemiennego (AC). Prąd znamionowy wynoszący 16 A jest optymalnie dobrany do ochrony standardowych obwodów odbiorczych w budownictwie mieszkaniowym i komercyjnym. Charakterystyka wyzwalania typu B oznacza, że wyzwalacz magnetyczny reaguje przy prądzie 3-5 razy większym od znamionowego, co jest idealnym rozwiązaniem dla obwodów o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda ogólnego przeznaczenia. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczne przerwanie przepływu prądu nawet w przypadku wystąpienia gwałtownych zwarć, minimalizując ryzyko pożaru lub uszkodzenia infrastruktury kablowej.

• Trójfazowa ochrona: Pełne zabezpieczenie obwodów siłowych 400V.
• Wskaźnik położenia styków: Czytelna sygnalizacja stanu pracy (czerwony/zielony) podnosi standard bezpieczeństwa serwisu.
• Zaciski windowe: Solidne zaciski pozwalają na pewny montaż przewodów i szyn łączeniowych.
• Trwałość: Wysoka wytrzymałość mechaniczna gwarantuje wieloletnią, bezawaryjną eksploatację w trudnych warunkach.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami inżynieryjnymi firmy Eaton. Spełnia wymagania normy przedmiotowej IEC/EN 60898-1, która określa parametry pracy wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Urządzenie posiada znak CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska. Stopień ochrony IP20 zapewnia bezpieczeństwo przed przypadkowym dotknięciem części czynnych pod napięciem.

Zastosowanie

Wyłącznik PL6-B16/3 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych w budynkach mieszkalnych, biurowych oraz w obiektach użyteczności publicznej. Dzięki charakterystyce B, doskonale sprawdza się w ochronie odbiorników rezystancyjnych i lekko indukcyjnych. W sektorze przemysłowym może być wykorzystywany do zabezpieczania obwodów sterowniczych oraz zasilania urządzeń pomocniczych, gdzie wymagana jest niezawodność marki Eaton.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej DIN TH35 (TS35). Podczas instalacji należy upewnić się, że przewody są odpowiednio odizolowane i wprowadzone głęboko w zaciski windowe. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną producenta), aby zapobiec luzom, które mogłyby prowadzić do iskrzenia i przegrzewania styku. Wyłącznik umożliwia zasilanie zarówno od góry, jak i od dołu, co znacząco ułatwia prefabrykację rozdzielnic. Konstrukcja obudowy pozwala na współpracę z szynami grzebieniowymi, co przyspiesza łączenie wielu aparatów w jednym rzędzie.

FAQ

• Czy ten wyłącznik nadaje się do silników o ciężkim rozruchu? Nie, do urządzeń o wysokich prądach rozruchowych zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie startowym.
• Jaka jest różnica między 1P a 3P? Model 3P (trójbiegunowy) chroni jednocześnie trzy fazy, co jest niezbędne w obwodach trójfazowych (np. zasilanie kuchenek indukcyjnych lub gniazd siłowych), podczas gdy 1P chroni tylko jedną fazę.
• Czy wyłącznik Eaton PL6-B16/3 posiada wskaźnik zadziałania? Tak, urządzenie wyposażone jest w optyczny wskaźnik stanu styków, który informuje użytkownika, czy aparat jest w pozycji załączonej, czy rozłączonej.
