Wyłącznik nadprądowy 3P B 16A 6kA AC, HN-B16/3 | 194881 Eaton

Opis i Kluczowe Cechy

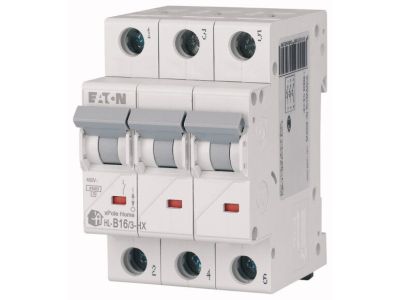

Wyłącznik nadprądowy EATON z serii HN, model HN-B16/3 o numerze katalogowym 194881, to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się konstrukcją 3-biegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat idealnie reaguje na niewielkie przetężenia, chroniąc odbiorniki o niskim prądzie rozruchowym.

• Zdolność zwarciowa 6kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego o wartości do 6000A, co jest standardem wymaganym w nowoczesnym budownictwie.
• Zaciski windowe: Specjalnie zaprojektowany system zacisków windowych zapewnia stabilne i trwałe mocowanie przewodów łączeniowych, minimalizując ryzyko poluzowania styku i przegrzania punktu połączenia.
• Kompatybilność z osprzętem: Seria HN umożliwia łatwą rozbudowę o styki pomocnicze, wyzwalacze wzrostowe oraz podnapięciowe, co zwiększa funkcjonalność systemu automatyki budynkowej.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy aparatu podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Wyłącznik HN-B16/3 spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Wysoka jakość wykonania sygnowana marką EATON gwarantuje długowieczność i powtarzalność parametrów elektrycznych w całym cyklu życia produktu.

Zastosowanie

Dzięki charakterystyce B, wyłącznik ten znajduje szerokie zastosowanie w ochronie obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych, gdzie nie występują duże uderzenia prądowe przy rozruchu. Jest to rozwiązanie dedykowane dla:

• Budownictwa mieszkaniowego: Zabezpieczenie głównych obwodów zasilających w mieszkaniach i domach jednorodzinnych.
• Obiektów użyteczności publicznej: Ochrona instalacji w biurach, szkołach oraz placówkach medycznych.
• Przemysłu: Jako element zabezpieczający w szafach sterowniczych i rozdzielnicach pomocniczych, gdzie wymagana jest niezawodna aparatura modułowa.

Wskazówki Montażowe

Montaż wyłącznika HN-B16/3 jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny montażowej DIN TS35mm (szyna standardowa TS35mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków zgodnie z dokumentacją techniczną producenta, aby zapewnić optymalny kontakt elektryczny.
• Szyny zbiorcze: Aparat jest w pełni kompatybilny z szynami grzebieniowymi (widłowymi i sztyftowymi), co pozwala na estetyczne i szybkie mostkowanie wielu wyłączników w jednym rzędzie rozdzielnicy.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji, co ułatwia aranżację przestrzeni wewnątrz rozdzielnicy.

FAQ

• Czy wyłącznik HN-B16/3 nadaje się do silników? Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.
• Jaki jest stopień ochrony tego urządzenia? Standardowo aparaty modułowe posiadają stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem. Pełną ochronę IP40 uzyskuje się po zamontowaniu aparatu w odpowiedniej obudowie/rozdzielnicy.
• Czy mogę podłączyć przewody o różnych przekrojach? Zaciski windowe EATON pozwalają na pewne mocowanie przewodów, jednak dla zachowania najwyższych standardów bezpieczeństwa zaleca się stosowanie tulejek zaciskowych na przewodach typu linka.
