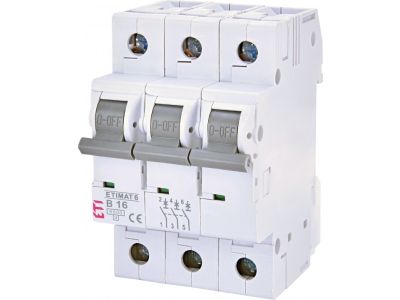

Wyłącznik nadprądowy 3P B 16A 6kA AC ETIMAT 6 | 002115516 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 o charakterystyce wyzwalania typu B oraz prądzie znamionowym 16A to zaawansowane rozwiązanie w dziedzinie aparatury modułowej od renomowanego producenta ETI. Urządzenie zostało zaprojektowane jako trójbiegunowy (3P) element zabezpieczający, który skutecznie chroni instalacje elektryczne przed skutkami przeciążeń oraz zwarć. Kluczowym parametrem technicznym jest znamionowa zwarciowa zdolność łączeniowa wynosząca 6kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów o wysokim natężeniu. Konstrukcja wyłącznika pozwala na opcjonalny montaż styków pomocniczych, co znacząco rozszerza funkcjonalność aparatu o możliwość zdalnej sygnalizacji stanu pracy lub integracji z systemami automatyki budynkowej.

• Trójpolowa konstrukcja (3P): Umożliwia jednoczesne rozłączanie trzech faz, co jest niezbędne w obwodach trójfazowych.
• Charakterystyka B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, typowych dla obwodów oświetleniowych i gniazd wtykowych.
• Prąd znamionowy 16A: Optymalny do zabezpieczania standardowych obwodów odbiorczych w budownictwie mieszkaniowym i komercyjnym.
• Zdolność zwarciowa 6kA: Zapewnia wysoki poziom bezpieczeństwa i niezawodność działania w warunkach awaryjnych.

Zgodność z Normami

Wyłącznik nadprądowy ETIMAT 6 spełnia rygorystyczne wymagania europejskich i międzynarodowych norm dotyczących aparatury niskiego napięcia. Urządzenie zostało zaprojektowane i przetestowane zgodnie z normą PN-EN 60898-1, co potwierdza jego przydatność do użytku domowego i podobnych instalacji. Dodatkowo, aparat spełnia wymagania stawiane wyłącznikom głównym, co świadczy o jego wysokiej jakości wykonania i trwałości mechanicznej oraz elektrycznej. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej.

Zastosowanie

Dzięki swojej uniwersalności, wyłącznik ETIMAT 6 znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD w domach jednorodzinnych i blokach.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach, szpitalach oraz urzędach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Stosowany w rozdzielnicach pomocniczych do ochrony obwodów sterowniczych oraz odbiorników o charakterze rezystancyjnym lub lekko indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Wyłącznik umożliwia podłączenie przewodów za pomocą szyn grzebieniowych (widełkowych lub sztyftowych), co znacząco przyspiesza prace w rozdzielnicy i poprawia estetykę okablowania. Przed uruchomieniem należy zweryfikować poprawność osadzenia aparatu na szynie oraz dokonać pomiarów ciągłości i izolacji obwodu.

FAQ

• Czy do wyłącznika ETIMAT 6 można dołożyć styki pomocnicze? Tak, konstrukcja serii ETIMAT pozwala na łatwy montaż akcesoriów dodatkowych, takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B, zastosowana w tym modelu, reaguje szybciej na wzrost prądu (wyzwalanie magnetyczne przy 3-5 krotności prądu znamionowego), co czyni ją idealną do ochrony przewodów w instalacjach domowych.
• Czy wyłącznik może pracować jako rozłącznik główny? Tak, parametry techniczne serii ETIMAT 6 pozwalają na spełnienie wymagań stawianych wyłącznikom głównym w instalacjach niskiego napięcia.
