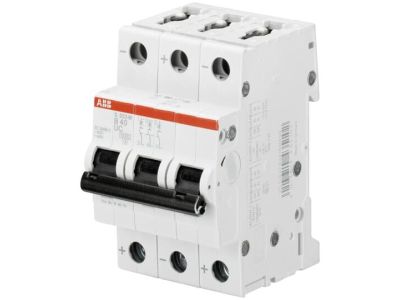

Wyłącznik nadprądowy 3P B 16A 10kA, S203M-B16UC | 2CDS273061R0165 ABB

Alternatywny kod produktu: 2CDS273061R0165

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-B16UC (symbol 2CDS273061R0165) o charakterystyce B i prądzie znamionowym 16A to kompaktowe zabezpieczenie instalacji elektrycznej przed przeciążeniami i zwarciami. Wyposażony w wbudowaną zdolność wyłączania zwarciowego 10kA, zapewnia skuteczną ochronę obwodów trójfazowych w układach AC. Instalowany w standardowych rozdzielnicach na szynie DIN, charakteryzuje się wysoką niezawodnością i zgodnością z międzynarodowymi normami bezpieczeństwa.

• Charakterystyka B: Szybkie reagowanie na zwarcia i niewielkie przeciążenia – idealny do zabezpieczania obwodów gniazd wtykowych i oświetlenia.
• Prąd znamionowy 16A: Przeznaczony do zabezpieczania obwodów o obciążeniu do 16A, np. gniazd 230V lub obwodów silnikowych o niewielkiej mocy.
• Zdolność wyłączania zwarciowego 10kA: Wysoka odporność na zwarcia chroni instalację i podłączone urządzenia przed uszkodzeniami spowodowanymi dużymi prądami zwarciowymi.
• 3-biegunowa konstrukcja: Zapewnia równoczesne zabezpieczenie wszystkich trzech faz w układach trójfazowych, co jest wymagane w instalacjach przemysłowych i budynkach wielorodzinnych.
• Montaż na szynie DIN: Kompaktowa budowa (1 moduł) ułatwia instalację w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce.

Zgodność z Normami

Wyłącznik S203M-B16UC spełnia wymagania norm międzynarodowych i europejskich, w tym IEC 60898-1, IEC 60947-2 oraz normy UL/CSA. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S203M-B16UC znajduje zastosowanie w instalacjach elektrycznych wymagających trójfazowego zabezpieczenia przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów gniazd wtykowych 230V/400V w budynkach mieszkalnych i komercyjnych.
• Ochrona obwodów oświetleniowych i małych silników napędowych w halach przemysłowych.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej, biurowców i obiektów przemysłowych.
• Zabezpieczanie obwodów trójfazowych w instalacjach solarnych i rozdzielniach fotowoltaicznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Wyłącznik montuje się na szynie DIN w rozdzielnicy, zacinając go w odpowiednim miejscu. Przewody zasilające należy podłączyć do zacisków zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli występuje). Dokręcić połączenia momentem zgodnym z dokumentacją producenta, aby zapewnić pewny kontakt. Po montażu przeprowadzić próbę działania – wyłącznik powinien zadziałać przy symulacji zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik S203M-B16UC nadaje się do instalacji DC? Tak, wyłącznik został zaprojektowany do pracy zarówno w układach AC, jak i DC, co rozszerza jego zastosowanie w instalacjach fotowoltaicznych i magazynach energii.
• Jaki jest zakres typowych obciążeń dla tego wyłącznika? Wyłącznik 16A charakterystyki B nadaje się do zabezpieczania obwodów o mocy do 3,68kW przy napięciu 230V (1-faza) lub 10,8kW przy 400V (3-fazy), w zależności od zastosowania.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, wyposażony jest w wbudowany wyzwalacz elektromagnetyczny reagujący na zwarcia oraz wyzwalacz termiczny chroniący przed przeciążeniami.
