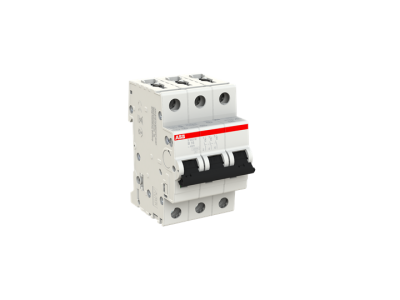

Wyłącznik nadprądowy 3P B 16A 10kA, S203M-B16 | 2CDS273001R0165 ABB

Alternatywny kod produktu: 2CDS273001R0165

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy (3P) o charakterystyce B 16A i zdolności wyłączania 10kA (symbol 2CDS273001R0165) to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Zapewnia selektywną ochronę obwodów w instalacjach mieszkaniowych, komercyjnych i przemysłowych dzięki dwóm niezależnym mechanizmom wyzwalania: termicznemu (przeciążeniowemu) i elektromechanicznemu (zwarciowemu).

• Charakterystyka B 16A: Szybkie odłączenie przy zwarciu 3-5-krotnym prądu znamionowego (48A-80A) – optymalne dla obwodów oświetleniowych i gniazd wtykowych.
• Zdolność wyłączania 10kA: Skuteczne przerwanie zwarcia o maksymalnej wartości 10 000 A, co zabezpiecza instalację przed uszkodzeniami termicznymi i łukowymi.
• 3-biegunowa konstrukcja: Zapewnia równoczesną ochronę wszystkich trzech faz (L1, L2, L3) w układach trójfazowych, minimalizując ryzyko niesymetrycznego obciążenia.
• Wyzwalanie termiczne i elektromechaniczne: Dwustopniowa ochrona: termiczny chroni przewody przed przegrzaniem przy przeciążeniu, elektromechaniczny natychmiastowo odcina zasilanie przy zwarciu.
• Kompatybilność z osprzętem modułowym: Możliwość montażu na szynie DIN 35 mm, współpraca z akcesoriami takimi jak styki pomocnicze lub sygnalizacyjne.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla wyłączników instalacyjnych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskonapięciowej). Zgodność z dyrektywami Unii Europejskiej potwierdzona oznakowaniem CE umożliwia stosowanie w instalacjach spełniających europejskie standardy bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 3P B 16A dedykowany jest do zabezpieczania obwodów trójfazowych w instalacjach wymagających wysokiej niezawodności i selektywności działania.

• Ochrona obwodów oświetleniowych w obiektach biurowych, handlowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych w rozdzielnicach budynków mieszkalnych i usługowych.
• Ochrona linii zasilających maszyny i urządzenia przemysłowe o nieciągłym poborze mocy (np. pompy, wentylatory).
• Stosowanie w układach sterowania i automatyki przemysłowej jako element zabezpieczający przed zwarciami w obwodach mocy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Wyłącznik należy zamontować na szynie DIN 35 mm, pamiętając o odpowiednim ułożeniu przewodów zasilających i odbiorczych. Zaciski powinny być dokręcone z zalecanym momentem (szczegóły w dokumentacji technicznej), aby zapewnić pewny kontakt i uniknąć przegrzewania. Po montażu konieczne jest wykonanie testów działania (ręczne i automatyczne wyzwalanie) oraz sprawdzenie ciągłości obwodu po zwarciu.

FAQ

• Czy ten wyłącznik nadaje się do stosowania w instalacjach domowych? Tak, charakterystyka B 16A jest typowo stosowana w instalacjach domowych do ochrony obwodów oświetleniowych i gniazd wtykowych, które charakteryzują się niskim prądem rozruchowym.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B (3-5x In) przeznaczona jest dla obwodów o niskim prądzie rozruchowym (oświetlenie, gniazda), C (5-10x In) dla obwodów z silnikami o średnim prądzie rozruchowym, a D (10-20x In) dla obwodów z dużym prądem rozruchowym (np. transformatory).
• Czy można stosować ten wyłącznik w układach zasilania awaryjnego (UPS)? Tak, pod warunkiem że prąd zwarciowy w układzie nie przekracza 10kA. Należy jednak pamiętać o odpowiednim doborze charakterystyki i prądu znamionowego do parametrów UPS.
