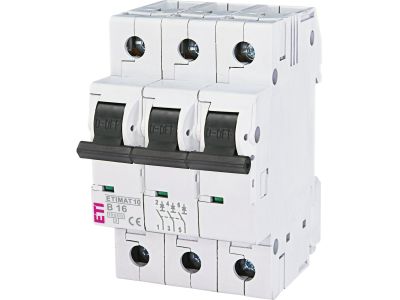

Wyłącznik nadprądowy 3P B 16A 10kA AC ETIMAT10 | 002125716 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 10 o charakterystyce wyzwalania B i prądzie znamionowym 16A to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie posiada konstrukcję trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Kluczowym atutem tego modelu jest wysoka znamionowa zwarciowa zdolność łączeniowa wynosząca aż 10 kA, co gwarantuje skuteczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o dużym natężeniu, chroniąc tym samym infrastrukturę przed kosztownymi uszkodzeniami.

• Charakterystyka B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, typowych dla obwodów oświetleniowych i gniazd wtykowych.
• Prąd znamionowy 16A: Optymalny do standardowych obwodów zasilających w budownictwie nowoczesnym.
• Zdolność zwarciowa 10kA: Zapewnia margines bezpieczeństwa wymagany w rozdzielnicach głównych i obiektach przemysłowych.
• Modułowość: Możliwość łatwej rozbudowy o styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe zwiększa funkcjonalność systemu automatyki.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do stosowania w instalacjach domowych i podobnych. Wyłączniki ETIMAT 10 są projektowane tak, aby spełniać funkcję wyłączników głównych, co oznacza, że mogą być stosowane jako nadrzędne elementy odcinające zasilanie w rozdzielnicach. Wysoka jakość wykonania gwarantuje powtarzalność parametrów elektrycznych oraz długą żywotność mechaniczną i elektryczną, co jest kluczowe w profesjonalnych systemach elektroenergetycznych.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 10 3p B16 znajduje szerokie zastosowanie w różnorodnych sektorach:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz urządzeń AGD wymagających zasilania trójfazowego.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie niezawodność zasilania jest priorytetem.
• Przemysł: Stosowany jako zabezpieczenie pomocnicze w szafach sterowniczych oraz w obwodach sterowania, gdzie wymagana jest wysoka odporność na prądy zwarciowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Szyna DIN: Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację w rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu 16A, zapewniając bezpieczne przesyłanie energii bez strat mocy.
• Pozycja pracy: Urządzenie może pracować w dowolnej pozycji, co ułatwia aranżację aparatury wewnątrz szafy rozdzielczej.

FAQ

1. Czy do wyłącznika ETIMAT 10 można dołożyć styki pomocnicze?
Tak, konstrukcja serii ETIMAT umożliwia łatwy montaż akcesoriów, takich jak styki pomocnicze PS ETIMAT, co pozwala na zdalną sygnalizację stanu wyłącznika w systemach BMS lub automatyki.

2. Czym różni się zdolność zwarciowa 10kA od standardowych 6kA?
Zdolność 10kA oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 Amperów. Jest to parametr wymagany w miejscach o mniejszej impedancji pętli zwarcia, np. blisko transformatorów lub w dużych obiektach przemysłowych.

3. Czy charakterystyka B jest odpowiednia dla silników?
Charakterystyka B jest przeznaczona dla odbiorników o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D, jednak dla małych urządzeń trójfazowych o charakterze rezystancyjnym model B16 będzie odpowiedni.
