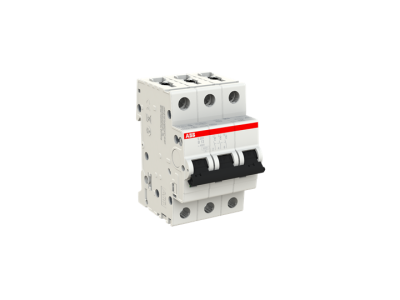

Wyłącznik nadprądowy 3P B 13A 6kA, S203-B13 | 2CDS253001R0135 ABB

Alternatywny kod produktu: 2CDS253001R0135

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203-B13 (symbol 2CDS253001R0135) to urządzenie z serii S200 przeznaczone do ochrony obwodów przed skutkami zwarć i przeciążeń. Zapewnia skuteczną ochronę kabli i przewodów o przekroju do 35 mm², zapewniając ciągłość zasilania w instalacjach 400V. Charakteryzuje się niskim progiem wyzwalania (charakterystyka B), co gwarantuje szybką reakcję na zwarcia i minimalizuje ryzyko uszkodzeń instalacji.

• Charakterystyka B 13A: Szybka reakcja na zwarcia (3-5-krotność prądu znamionowego), idealna do ochrony obwodów oświetleniowych i gniazd w instalacjach domowych oraz przemysłowych.
• Prąd znamionowy 13A: Zapewnia ochronę przewodów o przekroju do 1,5 mm² w obwodach 400V, zgodnie z normami instalacyjnymi.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia, gwarantująca skuteczną ochronę instalacji nawet w warunkach awaryjnych.
• Opatentowany zacisk łączący z płytką naciskową: Umożliwia szybki i pewny montaż przewodów bez konieczności stosowania dodatkowych narzędzi, minimalizując ryzyko nieprawidłowego połączenia.
• Przekrój do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów, co eliminuje konieczność stosowania dodatkowych złączek.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz PN-EN 60947-2 (wyłączniki przemysłowe). Posiada deklarację zgodności CE i spełnia międzynarodowe standardy bezpieczeństwa, co potwierdza jego przydatność do stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S203-B13 znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed zwarciami i przeciążeniami w obwodach trójfazowych 400V.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych oraz obwodów zasilających urządzenia o średnim poborze mocy.
• Stosowanie w rozdzielnicach główych, podrozdzielnicach i szafach sterowniczych.
• Instalacje przemysłowe – ochrona maszyn i urządzeń wymagających trójfazowego zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN, a następnie podłączyć przewody zgodnie z oznaczeniami (L1, L2, L3 dla faz oraz N dla neutralnego). Zacisk przyłączeniowy z płytką naciskową ułatwia montaż – przewód należy wprowadzić pod płytkę i dokręcić śrubę z odpowiednim momentem. Po podłączeniu należy przeprowadzić test działania (ręczne wyłączanie) i sprawdzić poprawność zwarcia. Przewody muszą być dobrane zgodnie z prądem znamionowym wyłącznika i charakterystyką instalacji.

FAQ

• Jaka jest charakterystyka wyłącznika S203-B13? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia o prądzie 3-5 razy większym od prądu znamionowego (13A), co czyni go idealnym do ochrony obwodów oświetleniowych i gniazd.
• Czy wyłącznik nadaje się do instalacji jednofazowych? Wyłącznik 3-biegunowy S203-B13 jest przeznaczony do instalacji trójfazowych 400V. Do ochrony obwodów jednofazowych 230V należy stosować wyłączniki jedno- lub dwubiegunowe z serii S200.
• Jakie jest maksymalne napięcie robocze wyłącznika? Maksymalne napięcie robocze nie zostało podane w danych produktu. Zgodnie z normami serii S200, wyłączniki te są przeznaczone do pracy przy napięciu do 415V AC.
