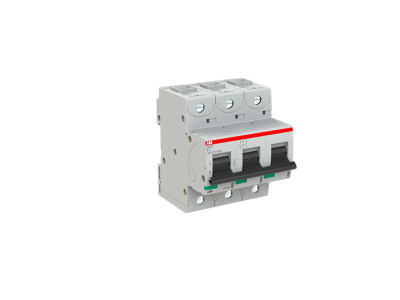

Wyłącznik nadprądowy 3P B 13A 50kA, S803S-B13 | 2CCS863001R0135 ABB

Alternatywny kod produktu: 2CCS863001R0135

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy B 13A (symbol 2CCS863001R0135) z charakterystyką B to bezpieczne rozwiązanie do zabezpieczania obwodów elektrycznych przed przeciążeniami i zwarciami. Wysoka zdolność wyłączania 50kA przy napięciu 240/415V zapewnia niezawodną ochronę nawet w wymagających warunkach przemysłowych. Wyposażony w zaciski klatkowe ułatwiające montaż, gwarantuje szybkie i skuteczne działanie dzięki termicznemu mechanizmowi ochrony przed przeciążeniem oraz elektromechanicznemu mechanizmowi ochrony zwarciowej.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę obwodów trójfazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
• Charakterystyka B 13A: Szybka reakcja na zwarcia i przeciążenia – idealny do zabezpieczania obwodów gniazd, oświetlenia i odbiorników o małej indukcyjności.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę nawet w instalacjach o dużym obciążeniu.
• Zaciski klatkowe: Ułatwiają szybki i pewny montaż, redukując ryzyko poluzowania połączeń i zapewniając długotrwałą stabilność.
• Termiczny i elektromechaniczny mechanizm wyzwalający: Podwójna ochrona – natychmiastowe odcięcie zasilania w przypadku przeciążenia i zwarcia, minimalizując ryzyko uszkodzeń instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada certyfikaty dopuszczające do stosowania w instalacjach elektrycznych na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy B 13A znajduje szerokie zastosowanie w instalacjach elektrycznych, zapewniając niezawodną ochronę przed przeciążeniami i zwarciami.

• Zabezpieczenie obwodów gniazd w instalacjach mieszkaniowych i biurowych.
• Ochrona linii zasilających odbiorniki o małej indukcyjności, takich jak oświetlenie, grzejniki i drobne urządzenia gospodarstwa domowego.
• Stosowanie w przemysłowych układach sterowania i maszynach, gdzie wymagana jest wysoka odporność na zwarcia.
• Zapewnienie bezpieczeństwa w rozdzielnicach budynków komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Wyłącznik należy zamontować na szynie DIN, upewniając się, że zaciski klatkowe są prawidłowo dokręcone. Przed podłączeniem przewodów należy sprawdzić zgodność prądu znamionowego z obciążeniem obwodu. Po montażu przeprowadzić test działania mechanizmu wyzwalającego, aby upewnić się, że wyłącznik prawidłowo reaguje na przeciążenia i zwarcia. Użytkowanie wyłącznika powinno odbywać się zgodnie z instrukcją producenta.

FAQ

• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, wyłącznik jest przystosowany do pracy zarówno w obwodach prądu przemiennego, jak i stałego do napięć do 400/690 V.
• Jakie jest maksymalne napięcie pracy wyłącznika? Maksymalne napięcie pracy wynosi 400/690 V w obwodach prądu przemiennego.
• Czy wyłącznik posiada akcesoria do montażu i konfiguracji? Tak, dostępna jest szeroka gama akcesoriów, takich jak dodatkowe moduły, napędy oraz styki pomocnicze, ułatwiające integrację z systemami sterowania.
