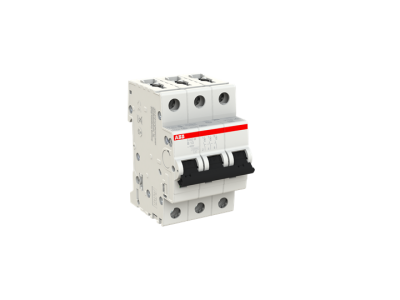

Wyłącznik nadprądowy 3P B 13A 10kA, S203M-B13 | 2CDS273001R0135 ABB

Alternatywny kod produktu: 2CDS273001R0135

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-B13 (symbol 2CDS273001R0135) o charakterystyce B i prądzie znamionowym 13A to kompaktowe, modułowe urządzenie z serii System pro M compact. Zaprojektowany do ochrony obwodów AC przed zwarciem i przeciążeniem, zapewnia niezawodną ochronę instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. Charakterystyka B gwarantuje szybkie wyłączenie przy zwarciach o prądzie do 10kA.

• Charakterystyka B: Szybkie reagowanie na zwarcia o prądzie 3-5-krotności prądu znamionowego – idealny do ochrony obwodów oświetleniowych i gniazd wtykowych.
• 3-biegunowa konstrukcja: Zapewnia ochronę wszystkich trzech faz w obwodzie trójfazowym, minimalizując ryzyko uszkodzeń spowodowanych zwarciem.
• Maksymalna zdolność wyłączania 10kA przy 230/400V AC: Ochrona przed zwarciami o wysokim prądzie zwarciowym, co zwiększa bezpieczeństwo instalacji i trwałość urządzeń.
• Modułowa budowa 18mm: Kompaktowe wymiary pozwalają na łatwy montaż w rozdzielnicy na standardowej szynie DIN.
• Wyzwalacz termiczny i elektromechaniczny: Podwójny system zabezpieczeń – termiczny chroni przed przeciążeniem, elektromechaniczny przed zwarciem.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa. Produkt posiada oznakowanie CE.

Zastosowanie

Wyłącznik nadprądowy S203M-B13 znajduje zastosowanie w obwodach trójfazowych wymagających selektywnej ochrony przed zwarciem i przeciążeniem.

• Ochrona obwodów zasilających gniazda wtykowe w budynkach biurowych i handlowych.
• Zabezpieczenie silników elektrycznych o niewielkim prądzie rozruchowym w instalacjach przemysłowych.
• Ochrona obwodów oświetleniowych w halach produkcyjnych i magazynach.
• Stosowanie w rozdzielnicach mieszkaniowych i lokalowych w budynkach wielorodzinnych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na standardowej szynie DIN 35mm, zabezpieczając je przed przypadkowym wysunięciem. Przewody należy podłączać zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli występuje). Moment dokręcania zacisków powinien wynosić 2Nm (zgodnie z normami producenta). Po montażu należy przeprowadzić test funkcjonalny – załączyć i wyłączyć wyłącznik, aby upewnić się o prawidłowym działaniu mechanizmów wyzwalających.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje na zwarcia o prądzie 3-5-krotności prądu znamionowego, co czyni ją idealną do ochrony obwodów oświetleniowych i gniazd. Charakterystyka C (5-10-krotność) stosowana jest do ochrony obwodów z silnikami o większym prądzie rozruchowym.
• Czy wyłącznik można stosować w obwodach DC? Nie – wyłącznik przeznaczony jest wyłącznie do obwodów prądu przemiennego AC. Do ochrony obwodów DC należy stosować dedykowane wyłączniki nadprądowe.
• Jakie są wymiary wyłącznika? Szerokość urządzenia wynosi 18mm (1 moduł), co pozwala na montaż w standardowych rozdzielnicach na szynie DIN. Pozostałe wymiary nie zostały podane w danych produktu.
