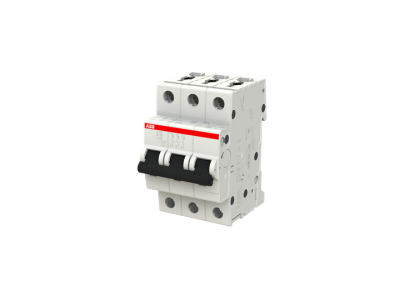

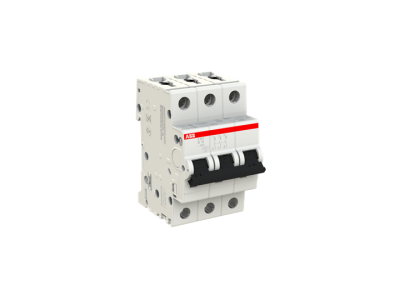

Wyłącznik nadprądowy 3P B 10A 6kA, S203-B10 | 2CDS253001R0105 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-B10 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach trójfazowych. Urządzenie charakteryzuje się trzema biegunami (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 10A jest idealnie dopasowany do ochrony obwodów o mniejszym obciążeniu, zapewniając precyzyjną reakcję na przeciążenia. Charakterystyka wyzwalania typu B oznacza, że wyłącznik reaguje natychmiastowo przy prądzie o wartości od 3 do 5-krotności prądu znamionowego, co czyni go optymalnym wyborem do ochrony odbiorników o niskich prądach rozruchowych.

• Zdolność zwarciowa: Znamionowa graniczna zdolność zwarciowa wynosi 6 kA (zgodnie z normą IEC/EN 60898-1), co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych energii zwarciowych.
• Trwałość mechaniczna i elektryczna: Konstrukcja ABB zapewnia długą żywotność urządzenia, co minimalizuje koszty eksploatacji i konieczność częstych przeglądów.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.
• Uniwersalne zaciski: Podwójne zaciski windowe umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik S203-B10 spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, oraz normy IEC/EN 60947-2 dla zastosowań przemysłowych. Posiada liczne certyfikaty jakościowe, które dopuszczają go do użytku na rynkach globalnych, zapewniając pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Wyłącznik nadmiarowo-prądowy ABB S203-B10 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w lekkim przemyśle. Dzięki charakterystyce B, jest on szczególnie polecany do ochrony:

• Obwodów oświetleniowych wykorzystujących tradycyjne źródła światła oraz nowoczesne systemy LED o niskim prądzie startowym.
• Gniazd wtykowych ogólnego przeznaczenia w biurach i mieszkaniach.
• Urządzeń grzewczych i rezystancyjnych, gdzie nie występują duże skoki prądu podczas załączania.
• Systemów sterowania i automatyki budynkowej wymagających selektywnego zabezpieczenia trójfazowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik S203-B10 jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35) przy użyciu wytrzymałych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia elektrycznego. Urządzenie umożliwia zasilanie zarówno od góry, jak i od dołu, co znacząco ułatwia konfigurację wewnątrz rozdzielnicy. Zaleca się regularne sprawdzanie poprawności osadzenia przewodów w zaciskach podczas okresowych przeglądów instalacji.

FAQ

• Czy wyłącznik S203-B10 nadaje się do silników? Ze względu na charakterystykę B, wyłącznik ten może wyzwalać zbyt szybko przy rozruchu silników o dużym prądzie startowym. Do takich zastosowań zaleca się charakterystykę C lub D.
• Jaka jest różnica między 6kA a 10kA? Wartość 6kA określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać. W większości instalacji domowych i biurowych 6kA jest wartością w pełni wystarczającą.
• Czy mogę podłączyć do niego szynę grzebieniową? Tak, konstrukcja zacisków ABB S200 pozwala na wygodne stosowanie szyn łączeniowych typu PIN lub Fork, co przyspiesza montaż i poprawia estetykę rozdzielnicy.
