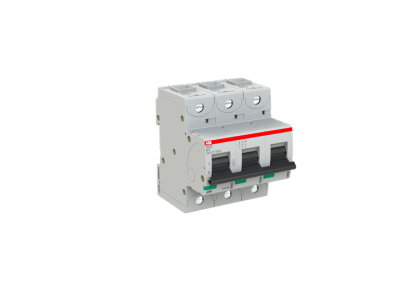

Wyłącznik nadprądowy 3P B 10A 50kA, S803S-B10 | 2CCS863001R0105 ABB

Alternatywny kod produktu: 2CCS863001R0105

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P B 10A S803S-B10 (symbol 2CCS863001R0105) to wysokiej klasy ogranicznik prądu o charakterystyce B, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Posiada elektromechaniczne zabezpieczenie termiczne i zwarciowe, a dzięki zaciskom klatkowym zapewnia pewne połączenie elektryczne. Maksymalna zdolność wyłączania 50kA przy napięciu 240/415V gwarantuje niezawodną pracę w instalacjach do 400/690V AC i DC.

• Charakterystyka B (10A): Szybkie wyzwalanie przy zwarciach 3-5-krotności prądu znamionowego – ochrona wrażliwych odbiorników i instalacji mieszkaniowych.
• Zaciski klatkowe: Solidne i trwałe połączenie przewodów, redukujące ryzyko luzowania się styków podczas eksploatacji.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – zabezpiecza instalację przed poważnymi uszkodzeniami w przypadku awarii.
• Zakres napięciowy 400/690V: Kompatybilny z instalacjami trójfazowymi niskiego i średniego napięcia w budynkach mieszkalnych, obiektach komercyjnych i przemysłowych.
• Ochrona termiczna i zwarciowa: Dwustopniowy mechanizm wyzwalający (termiczny + elektromechaniczny) zapewnia kompleksową ochronę obwodu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w instalacjach elektrycznych zgodnych z europejskymi standardami bezpieczeństwa. Posiada oznaczenie CE i liczne certyfikaty międzynarodowe, umożliwiające stosowanie na całym świecie.

Zastosowanie

Wyłącznik 3P B 10A S803S-B10 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o zróżnicowanym charakterze.

• Instalacje mieszkaniowe – zabezpieczenie gniazd, oświetlenia i obwodów odbiorczych przed zwarciami i przeciążeniami.
• Obiekty komercyjne – ochrona obwodów zasilających urządzenia biurowe, systemy klimatyzacji i oświetlenie.
• Przemysłowe układy zasilania – zabezpieczenie maszyn, napędów i rozdzielnic o napięciu do 400/690V.
• Instalacje prądu stałego – możliwość stosowania w układach solarnych, zasilaczach UPS i bateryjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN 35mm, zaśrubować przewody w zaciskach klatkowych z zachowaniem odpowiedniego momentu dokręcania (zgodnie z dokumentacją techniczną). Upewnić się, że prąd znamionowy wyłącznika odpowiada obciążeniu obwodu. Po montażu przeprowadzić próbę działania wyzwalacza przez ręczne wyłączenie.

FAQ

• Czy wyłącznik nadaje się do instalacji DC? Tak – wyłącznik S803S-B10 może być stosowany w obwodach prądu stałego o napięciu do 400V.
• Jaki jest zakres temperatur pracy wyłącznika? Dokładny zakres nie został podany w dostępnych danych. Zaleca się stosowanie w temperaturach zgodnych z dokumentacją techniczną producenta.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem łukowym? Tak – szybkie wygaszanie łuku elektrycznego minimalizuje ryzyko zwarcia łukowego i uszkodzenia instalacji.
