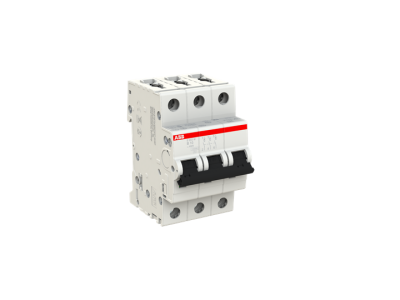

Wyłącznik nadprądowy 3P B 10A 10kA, S203M-B10 | 2CDS273001R0105 ABB

Alternatywny kod produktu: 2CDS273001R0105

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-B10 (symbol 2CDS273001R0105) o charakterystyce B i prądzie znamionowym 10A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Mechanizm termiczny chroni przed przeciążeniami, natomiast elektromechaniczny – przed zwarciami o zdolności wyłączania do 10 kA przy napięciu 230/400V AC. Przeznaczony do montażu na szynie DIN 35 mm.

• Charakterystyka B: Szybkie działanie w razie zwarcia (3-5-krotność prądu znamionowego), idealne do zabezpieczania obwodów oświetleniowych i gniazd wtykowych w instalacjach mieszkaniowych i komercyjnych.
• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w układach trójfazowych (L1, L2, L3).
• Zdolność wyłączania 10 kA: Wysoka odporność na zwarcia zapewnia niezawodną ochronę instalacji nawet w warunkach dużego obciążenia.
• Mechanizm termiczny i elektromechaniczny: Dwa niezależne systemy zabezpieczeń – termiczny reaguje na przeciążenia, elektromechaniczny na zwarcia, co minimalizuje ryzyko uszkodzeń urządzeń.
• Montaż na szynie DIN 35 mm: Standardowe rozwiązanie ułatwiające szybki i pewny montaż w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych.

Zgodność z Normami

Wyłącznik S203M-B10 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskonapięciowych) oraz IEC/EN 60947-2 (aparatury łączeniowej i sterowniczej). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy S203M-B10 znajduje zastosowanie jako element zabezpieczający obwody trójfazowe w różnych typach instalacji elektrycznych.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w halach produkcyjnych i warsztatach.
• Stosowanie w układach napędowych i maszynach przemysłowych wymagających trójfazowego zasilania.
• Instalacje w budynkach użyteczności publicznej (szkoły, szpitale, centra handlowe).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Wyłącznik należy zamontować na szynie DIN 35 mm, upewniając się, że styki są prawidłowo podłączone do przewodów fazowych (L1, L2, L3). Po montażu należy przeprowadzić test działania, symulując przeciążenie lub zwarcie zgodnie z procedurami bezpieczeństwa. Regularnie sprawdzaj stan wyłącznika i jego współpracy z innymi elementami instalacji.

FAQ

• Czy wyłącznik S203M-B10 nadaje się do instalacji trójfazowych? Tak, jego konstrukcja 3-biegunowa zapewnia ochronę wszystkich trzech faz w układzie trójfazowym.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na zwarcia (3-5 razy prąd znamionowy), natomiast C – wolniej (5-10 razy). Charakterystyka B jest zalecana do zabezpieczania obwodów oświetleniowych i gniazd, natomiast C – do obwodów z silnikami lub transformatorami.
• Czy wyłącznik można stosować w instalacjach przemysłowych? Tak, dzięki zdolności wyłączania 10 kA i zgodności z normami IEC/EN 60947-2, jest odpowiedni do zastosowań przemysłowych.
