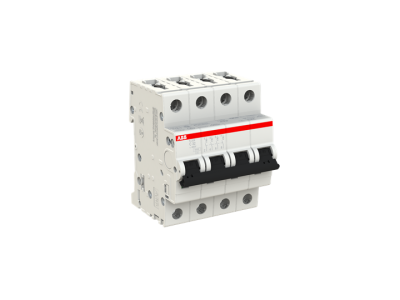

Wyłącznik nadprądowy 32A C 6KA 4P, pro M compact, S204-C32 | 2CDS254001R0324 ABB

Alternatywny kod produktu: 2CDS254001R0324

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S204-C32 (symbol 2CDS254001R0324) to 4-biegunowe urządzenie ochronne z serii pro M compact, przeznaczone do zabezpieczania obwodów przed przeciążeniem i zwarciem. Prąd znamionowy 32 A oraz charakterystyka C (5–10 I_n) zapewniają bezpieczną pracę w obwodach o znacznym obciążeniu, w których występują prądy rozruchowe. Znamionowa zdolność zwarciowa 6 kA gwarantuje skuteczne wyłączanie przy zwarciu. Zaciski umożliwiają podłączenie przewodów o przekroju do 35 mm², co przyspiesza i ułatwia montaż.

• Prąd znamionowy 32 A: Umożliwia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka C (5–10 I_n): Odpowiednia do obwodów z odbiornikami indukcyjnymi i silnikami, gdzie występują podwyższone prądy rozruchowe.
• Znamionowa zdolność zwarciowa 6 kA: Skutecznie wyłącza prąd zwarciowy w typowych instalacjach niskiego napięcia, zapewniając ochronę urządzeń i ciągłość zasilania.
• Zacisk przyłączeniowy do 35 mm²: Umożliwia bezpośrednie podłączenie przewodów o dużym przekroju bez stosowania dodatkowych końcówek, co skraca czas instalacji.
• Potrójnie intensywne testy jakości: Każde urządzenie przechodzi rygorystyczne testy wydajności i niezawodności przed wysyłką, co gwarantuje najwyższą jakość.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Seria S200 uzyskała liczne zatwierdzenia międzynarodowe, co potwierdza jej uniwersalne zastosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy ABB S204-C32 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych, wszędzie tam gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem.

• Ochrona obwodów odbiorników przemysłowych i komercyjnych o znacznym obciążeniu.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach budynkowych.
• Stosowany w obwodach sterowania i zasilania urządzeń o charakterze indukcyjnym (silniki, transformatory).
• Idealny do zabezpieczania obwodów gniazd wtyczkowych i oświetleniowych o podwyższonym obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Nie przekraczaj maksymalnego przekroju 35 mm² podanego dla zacisku przyłączeniowego.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika S204-C32? Znamionowa zdolność zwarciowa I_cn wynosi 6 kA, co zapewnia skuteczne wyłączanie prądu zwarciowego w typowych instalacjach niskiego napięcia.
• Jaki maksymalny przekrój przewodu można podłączyć? Maksymalny przekrój przewodu, który można podłączyć bezpośrednio do zacisku przyłączeniowego, wynosi 35 mm².
• Czy wyłącznik można zamontować na szynie DIN? Tak, urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy – zgodnie ze standardem stosowanym w aparaturze modułowej.
