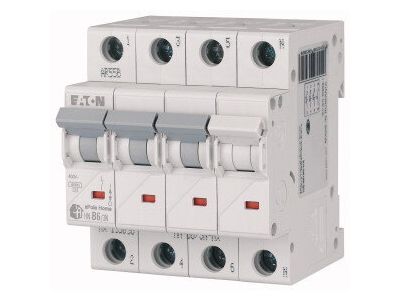

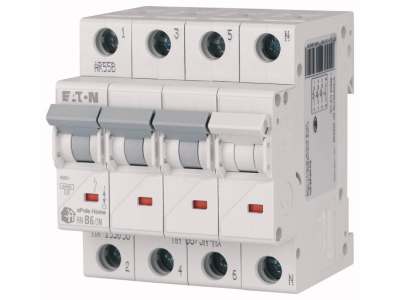

Wyłącznik nadprądowy 3+N bieg. 6kA In=50A charakterystyka C, seria HN HN-C50/3N | 194916 Eaton

Alternatywny kod produktu: HN-C50/3N

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Hager HN-C50/3N (symbol 194916) z serii xPole Home to 3‑biegunowy+N aparat modułowy o prądzie znamionowym 50 A i charakterystyce wyzwalania C. Dzięki znamionowej zdolności łączeniowej 6 kA zapewnia skuteczną ochronę przed skutkami zwarć w instalacjach mieszkaniowych i komercyjnych. Aparat montowany jest na standardowej szynie TH35 (DIN) i przeznaczony do pracy w rozdzielnicach.

• Prąd znamionowy In = 50 A: umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu, bez ryzyka przegrzania torów prądowych.
• Charakterystyka wyzwalania C: wyłącznik zadziała przy prądzie 5–10‑krotności In, co jest optymalne do ochrony obwodów z urządzeniami indukcyjnymi (silniki, transformatory) oraz oświetleniem.
• Znamionowa zdolność łączeniowa 6 kA (wg IEC/EN 60898-1): gwarantuje wyłączenie prądów zwarciowych o wartości do 6 kA bez uszkodzenia aparatu.
• Konfiguracja 3+N: umożliwia jednoczesną ochronę trzech faz i przewodu neutralnego, co jest wymagane w instalacjach trójfazowych.
• Seria HN xPole Home: kompatybilna z pozostałą aparaturą modułową Hager, co ułatwia rozbudowę i modernizację rozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy Hager HN-C50/3N spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego bezpieczeństwo i parametry elektryczne. Aparat posiada certyfikat CE oraz jest zgodny z europejskimi standardami dla wyłączników instalacyjnych.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych.

• Ochrona obwodów gniazd wtykowych i siły w instalacjach trójfazowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe o charakterze indukcyjnym (pompy, wentylatory, sprężarki).
• Stosowany w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Element systemu selektywności zwarciowej – charakterystyka C pozwala na koordynację z wyłącznikami nadprądowymi o innych charakterystykach.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od zasilania. Aparat mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów dobierz do prądu znamionowego 50 A zgodnie z obowiązującymi normami (PN‑HD 60364). Moment dokręcania zacisków sprawdź w karcie katalogowej producenta – nie dokręcaj na wyczucie, aby nie uszkodzić obudowy.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika HN-C50/3N? Aparat ma charakterystykę C, co oznacza, że wyzwala w zakresie 5–10‑krotności prądu znamionowego. Jest zalecany do obwodów z urządzeniami indukcyjnymi oraz tam, gdzie występują krótkotrwałe prądy rozruchowe.
• Czy wyłącznik można montować w rozdzielnicy mieszkaniowej? Tak, seria xPole Home jest dedykowana do zastosowań mieszkaniowych i komercyjnych. Należy jednak pamiętać o odpowiednim doborze przekroju przewodów i zabezpieczeniu nadmiarowym.
• Ile biegunów ma ten wyłącznik? Jest to wyłącznik 3‑biegunowy+N (3 fazy + neutralny). Przewód neutralny jest wyposażony w rozłącznik, ale nie posiada własnego wyzwalacza termicznego ani elektromagnetycznego – jego zadaniem jest rozłączanie obwodu podczas awarii.
