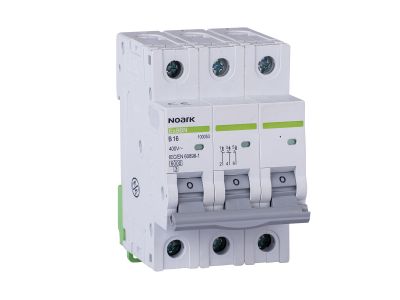

Wyłącznik nadprądowy 3-biegunowy, C 50A 6kA, Ex9BN | 100148 Noark

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy serii Ex9BN od renomowanego producenta NOARK to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 50 A, co pozwala na obsługę obwodów o znacznym obciążeniu, typowych dla zaawansowanych systemów zasilania. Znamionowa zwarciowa zdolność łączeniowa Icn na poziomie 6 kA gwarantuje bezpieczne przerwanie obwodu w momencie wystąpienia awarii, chroniąc tym samym mienie i infrastrukturę techniczną.

• Konstrukcja 3-biegunowa: Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach trójfazowych.
• Charakterystyka wyzwalania C: Przeznaczona do urządzeń o zwiększonych prądach rozruchowych, zapewniając optymalny balans między czułością a stabilnością pracy.
• Szerokość modułowa: Każdy biegun zajmuje standardowe 18 mm, co daje łącznie 54 mm szerokości na szynie DIN, ułatwiając planowanie miejsca w rozdzielnicy.
• Kompatybilność z akcesoriami: Możliwość rozbudowy o styki pomocnicze (do 3 jednostek) oraz wyzwalacze wzrostowe lub podnapięciowe (do 2 jednostek).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898, co czyni go uniwersalnym rozwiązaniem dedykowanym zarówno do użytku domowego, jak i komercyjnego. Spełnienie tych standardów potwierdza wysoką jakość wykonania oraz powtarzalność parametrów elektrycznych. Seria Ex9BN jest w pełni kompatybilna mechanicznie z serią Ex9BH, co pozwala na ujednolicenie systemów montażowych w obrębie jednej instalacji.

Zastosowanie

Wyłącznik nadprądowy NOARK Ex9BN 50A znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Dzięki charakterystyce C, idealnie nadaje się do zabezpieczania obwodów zasilających silniki o mniejszej mocy, systemy oświetleniowe o dużym natężeniu startowym oraz inne odbiorniki indukcyjne. Jest to niezastąpiony element w rozdzielnicach głównych i oddziałowych, gdzie wymagana jest niezawodność i wysoka obciążalność prądowa przy zachowaniu kompaktowych wymiarów modułowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Wyłącznik umożliwia podłączenie szyn grzebieniowych, co znacząco przyspiesza prace instalacyjne w rozdzielnicy. Przed przystąpieniem do prac należy upewnić się, że przekrój przewodów zasilających jest odpowiednio dobrany do prądu znamionowego 50 A, aby uniknąć spadków napięcia i nadmiernej emisji ciepła.

FAQ

• Czy do wyłącznika można podłączyć styki pomocnicze? Tak, konstrukcja pozwala na montaż do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania.
• Jaka jest zdolność zwarciowa tego modelu? Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA dla pełnego zakresu prądów znamionowych serii.
• Czy wyłącznik nadaje się do silników? Tak, charakterystyka C jest zalecana dla urządzeń o prądach rozruchowych wyższych niż w przypadku standardowych odbiorników rezystancyjnych.
