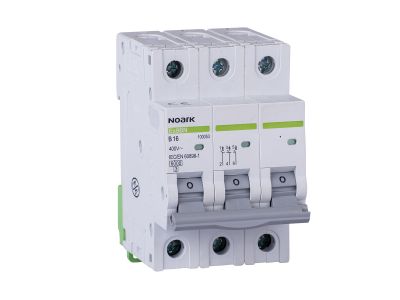

Wyłącznik nadprądowy 3-biegunowy, C 16A 6kA, Ex9BN | 100143 Noark

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii Ex9BN marki NOARK to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o zapewnieniu najwyższego poziomu ochrony instalacji elektrycznych. Urządzenie charakteryzuje się konstrukcją 3-biegunową, co pozwala na jednoczesne zabezpieczanie trzech faz obwodu. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że wyłącznik idealnie nadaje się do obwodów o charakterze mieszanym, gdzie mogą występować umiarkowane prądy rozruchowe, typowe dla silników o małej mocy czy grup oświetleniowych.

• Znamionowa zwarciowa zdolność łączeniowa (Icn): Wynosi ona 6 kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc infrastrukturę przed skutkami termicznymi i dynamicznymi.
• Szerokość modułowa: Każdy biegun urządzenia zajmuje standardową szerokość 18 mm, co przekłada się na łączną szerokość 54 mm w rozdzielnicy.
• Uniwersalność: Seria Ex9BN jest w pełni kompatybilna mechanicznie z serią Ex9BH, co ułatwia projektowanie i prefabrykację szaf sterowniczych.
• Możliwość rozbudowy: Wyłącznik pozwala na montaż do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy (wzrostowych lub podnapięciowych).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898. Norma ta określa standardy dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji, co potwierdza wysoką jakość wykonania oraz niezawodność w szerokim zakresie temperatur i warunków eksploatacyjnych. Dzięki pełnej certyfikacji, wyłącznik Ex9BN może być stosowany w budownictwie mieszkaniowym oraz komercyjnym, spełniając wszelkie wymogi bezpieczeństwa stawiane przez inspektorów nadzoru.

Zastosowanie

Wyłącznik nadprądowy NOARK Ex9BN 3P C16 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki charakterystyce C, która przewiduje wyzwalanie magnetyczne w zakresie od 5 do 10-krotności prądu znamionowego, urządzenie to jest rekomendowane do:

• Zabezpieczania obwodów gniazd wtykowych w obiektach przemysłowych i warsztatach.
• Ochrony odbiorników indukcyjnych o niewielkiej mocy.
• Zasilania systemów klimatyzacji i wentylacji, gdzie prąd rozruchowy kompresorów wymaga zwłocznego zadziałania zabezpieczenia.
• Zastosowań w rozdzielnicach głównych i piętrowych jako element selektywnego systemu ochrony.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS-35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zalecane wartości zgodne z dokumentacją techniczną producenta).
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu 16 A, zapewniając stabilne połączenie elektryczne.
• Akcesoria: Przy montażu akcesoriów pomocniczych należy upewnić się, że są one prawidłowo zatrzaśnięte na obudowie wyłącznika głównego.
• Wentylacja: W przypadku montażu wielu wyłączników obok siebie pod dużym obciążeniem, warto zachować odpowiednie odstępy lub uwzględnić współczynniki jednoczesności w celu optymalizacji odprowadzania ciepła.

FAQ

1. Czy wyłącznik Ex9BN można łączyć z szynami grzebieniowymi?
Tak, konstrukcja zacisków umożliwia wygodne łączenie wyłączników za pomocą standardowych szyn łączeniowych (widełkowych lub sztyftowych), co znacząco przyspiesza prace montażowe w rozdzielnicy.

2. Jaka jest różnica między charakterystyką B a C w tym modelu?
Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg wyzwalania magnetycznego niż charakterystyka B. Oznacza to, że wyłącznik nie rozłączy obwodu przy krótkotrwałych skokach prądu towarzyszących uruchamianiu urządzeń o charakterze indukcyjnym.

3. Ile modułów zajmuje ten wyłącznik w rozdzielnicy?
Jest to wyłącznik 3-biegunowy, a każdy biegun ma szerokość 18 mm, zatem całe urządzenie zajmuje 3 moduły (łącznie 54 mm).
