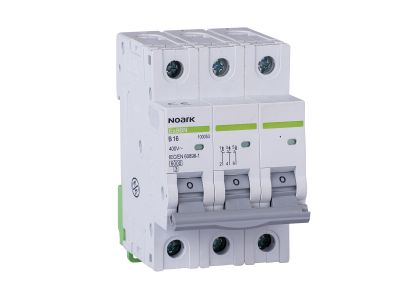

Wyłącznik nadprądowy 3-biegunowy, B 16A 6kA, Ex9BN | 100053 Noark

Alternatywny kod produktu: Ex9BN 3P B16

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii Ex9BN marki NOARK to zaawansowane urządzenie modułowe zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Model ten charakteryzuje się trzema biegunami (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu B sprawia, że urządzenie idealnie nadaje się do ochrony obwodów o niskich prądach rozruchowych, typowych dla oświetlenia oraz gniazd wtykowych ogólnego przeznaczenia.

• Znamionowa zwarciowa zdolność łączeniowa (Icn): Wynosi ona 6 kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych, chroniąc infrastrukturę przed zniszczeniem.
• Konstrukcja modułowa: Szerokość każdego bieguna to standardowe 18 mm, co przekłada się na łączną szerokość 3 modułów na szynie DIN, ułatwiając planowanie przestrzeni w rozdzielnicy.
• Wysoka kompatybilność: Seria Ex9BN jest w pełni zgodna mechanicznie z serią Ex9BH, co pozwala na elastyczne projektowanie systemów zabezpieczeń.
• Możliwość rozbudowy: Urządzenie wspiera montaż szerokiej gamy akcesoriów, w tym do trzech jednostek styków pomocniczych (AU) lub styków pomocniczych zadziałania (AL) oraz do dwóch jednostek wyzwalaczy wzrostowych lub podnapięciowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 60898-1, która definiuje standardy dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Zgodność z tą normą potwierdza, że wyłącznik Ex9BN zapewnia powtarzalność parametrów wyzwalania oraz najwyższy poziom bezpieczeństwa użytkowania w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy B 16A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki charakterystyce B, reagującej bezzwłocznie przy prądzie o wartości od 3 do 5-krotności prądu znamionowego, jest on optymalnym wyborem dla:

• Zabezpieczania obwodów odbiorczych w budynkach mieszkalnych (gniazda, oświetlenie).
• Ochrony urządzeń grzewczych i rezystancyjnych.
• Zastosowań w rozdzielnicach głównych i piętrowych w obiektach użyteczności publicznej.
• Systemów automatyki budynkowej, gdzie wymagana jest niezawodna ochrona trójfazowa.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS-35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Przewody o odpowiednim przekroju należy wprowadzić do zacisków windowych i dokręcić z odpowiednim momentem obrotowym, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki możliwości łączenia z akcesoriami, takimi jak styki pomocnicze, instalator może w łatwy sposób zrealizować funkcję zdalnej sygnalizacji stanu wyłącznika.

FAQ

• Czy wyłącznik Ex9BN 16A B nadaje się do silników? Charakterystyka B jest przeznaczona do odbiorników o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D.
• Ile modułów zajmuje ten wyłącznik w rozdzielnicy? Jest to urządzenie 3-biegunowe, więc zajmuje 3 standardowe moduły (54 mm szerokości).
• Czy mogę do niego podłączyć wyzwalacz wzrostowy? Tak, konstrukcja serii Ex9BN pozwala na montaż do dwóch jednostek wyzwalaczy, co umożliwia zdalne wyłączenie zasilania.
• Jaka jest różnica między serią Ex9BN a Ex9BH? Obie serie są zgodne mechanicznie, jednak różnią się parametrami elektrycznymi (np. zdolnością zwarciową w specyficznych wykonaniach). Model Ex9BN 6kA jest standardem dla większości aplikacji domowych i komercyjnych.
