Wyłącznik nadprądowy 3-biegunowy, B 10A 6kA, Ex9BN | 100051 Noark

Opis i Kluczowe Cechy

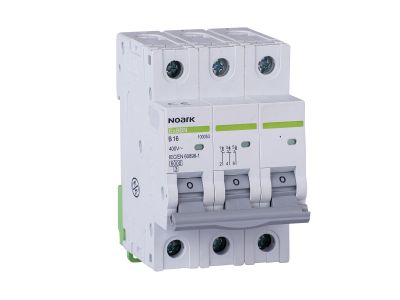

Wyłącznik nadprądowy 3-biegunowy serii Ex9BN od renomowanego producenta NOARK to zaawansowane urządzenie modułowe zaprojektowane z myślą o kompleksowej ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Model ten charakteryzuje się prądem znamionowym wynoszącym 10 A, co w połączeniu z charakterystyką wyzwalania typu B, czyni go idealnym rozwiązaniem do zabezpieczania obwodów o niskich prądach rozruchowych, takich jak standardowe obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia.

• Znamionowa zwarciowa zdolność łączeniowa (Icn): Wynosi ona 6 kA, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego, chroniąc tym samym infrastrukturę kablową i podłączone urządzenia.
• Konstrukcja 3-biegunowa: Umożliwia jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach zasilania trójfazowego.
• Szerokość modułowa: Każdy biegun urządzenia odpowiada standardowej szerokości 18 mm, co pozwala na łatwe planowanie miejsca w rozdzielnicy.
• Kompatybilność z akcesoriami: Seria Ex9BN pozwala na rozbudowę o styki pomocnicze, styki sygnałowe zadziałania oraz wyzwalacze wzrostowe i podnapięciowe, co znacząco zwiększa funkcjonalność systemu automatyki budynkowej.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi wymogami normy EN 60898, co potwierdza jego przydatność do użytku domowego oraz komercyjnego. Spełnienie tych standardów jest gwarancją niezawodności i powtarzalności parametrów elektrycznych w całym cyklu życia produktu. Wyłączniki serii Ex9BN są w pełni kompatybilne mechanicznie z serią Ex9BH, co ułatwia serwisowanie i modernizację istniejących instalacji opartych na komponentach NOARK.

Zastosowanie

Dzięki charakterystyce B, wyłącznik ten znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jest dedykowany do ochrony odbiorników o małych prądach rozruchowych, gdzie wymagana jest szybka reakcja wyzwalacza magnetycznego. Trójbiegunowa konstrukcja sprawia, że jest to optymalny wybór do zabezpieczania silników o małej mocy, grzałek elektrycznych oraz innych urządzeń zasilanych napięciem 400V AC, gdzie wymagana jest pełna izolacja wszystkich faz w momencie awarii.

Wskazówki Montażowe

Montaż wyłącznika Ex9BN powinien odbywać się na standardowej szynie montażowej DIN (TS-35). Przed przystąpieniem do prac należy upewnić się, że przewody mają odpowiednio zdjętą izolację, a ich przekrój jest dostosowany do prądu znamionowego 10 A. Podczas dokręcania zacisków windowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Urządzenie pozwala na montaż do trzech jednostek styków pomocniczych oraz do dwóch jednostek wyzwalaczy, co należy uwzględnić przy planowaniu szerokości szyny w rozdzielnicy.

FAQ

• Czy wyłącznik Ex9BN 10A B nadaje się do zabezpieczania silników? Tak, o ile prąd rozruchowy silnika nie powoduje niepożądanego zadziałania charakterystyki B. Dla silników o ciężkim rozruchu zaleca się rozważenie charakterystyki C lub D.
• Ile modułów zajmuje ten wyłącznik w rozdzielnicy? Wyłącznik 3-biegunowy zajmuje dokładnie 3 moduły, czyli 54 mm szerokości na szynie DIN.
• Czy do tego modelu można podłączyć wyzwalacz wzrostowy? Tak, konstrukcja serii Ex9BN umożliwia montaż do dwóch jednostek wyzwalaczy, co pozwala na zdalne wyłączanie zasilania.
