Wyłącznik nadprądowy 3-bieg. PLSM 10kA 63A B, PLSM-B63/3-MW | 242454 Eaton

Alternatywny kod produktu: PLSM-B63/3-MW

Opis i Kluczowe Cechy

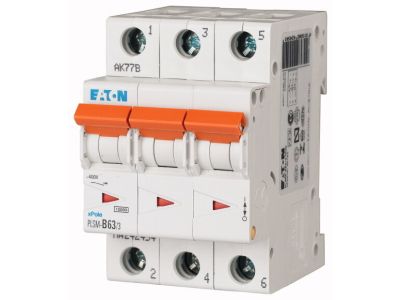

Wyłącznik nadprądowy PLSM-B63/3-MW (symbol 242454) to 3-biegunowe urządzenie zabezpieczające o prądzie znamionowym 63A i charakterystyce B. Zdolność zwarciowa 10 kA gwarantuje skuteczne przerywanie prądów zwarciowych w instalacjach budynkowych i przemysłowych. Przeznaczony do montażu na szynie TH35, zapewnia niezawodną ochronę linii odbiorczych przed skutkami przeciążeń i zwarć.

• Prąd znamionowy 63 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, np. linii zasilających rozdzielnice lub odbiory przemysłowe, bez ryzyka nieuzasadnionego wyłączania w normalnej pracy.
• Charakterystyka B (3-5 In): Optymalna do ochrony obwodów odbiorczych o charakterze rezystancyjnym (oświetlenie, gniazda w budynkach mieszkalnych) – szybkie wyzwalanie przy niewielkim prądzie zwarciowym minimalizuje ryzyko uszkodzenia kabli i urządzeń.
• Zdolność zwarciowa 10 kA: Wysoka skuteczność przerywania prądów zwarciowych w sieciach o dużym potencjale zwarcia, zapewniająca bezpieczeństwo personelu i ciągłość zasilania.
• Konstrukcja 3-biegunowa: Chroni jednocześnie trzy fazy w instalacji trójfazowej (np. w rozdzielnicach głównych, tablicach piętrowych), upraszczając montaż i oszczędzając miejsce na szynie DIN.
• Uniwersalne zaciski przyłączeniowe: Umożliwiają podłączenie przewodów o przekroju do 25 mm², co ułatwia instalację zarówno w nowych, jak i modernizowanych obiektach.

Zgodność z Normami

Wyłączniki nadprądowe serii PLSM spełniają wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiadają certyfikat CE. Są przystosowane do pracy w standardowych warunkach montażu w rozdzielnicach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy PLSM-B63/3-MW został zaprojektowany do ochrony obwodów odbiorczych w szerokim zakresie instalacji elektrycznych. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i użyteczności publicznej oraz obiektach przemysłowych.

• Ochrona linii zasilających odbiorniki o charakterze rezystancyjnym (oświetlenie, gniazda wtyczkowe) w mieszkaniach, biurach i halach produkcyjnych.
• Zabezpieczenie obwodów rozdzielczych w tablicach głównych i podrozdzielnicach budynków wielorodzinnych oraz użyteczności publicznej.
• Stosowanie w przemysłowych instalacjach elektrycznych o niewielkich prądach rozruchowych (np. napędy wentylatorów, pompy) wymagających charakterystyki B.
• Zasilanie tymczasowych instalacji budowlanych lub eventowych wymagających skutecznej ochrony przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Urządzenie montuje się na szynie DIN TH35 (zalecana pozycja pionowa). Przekrój przewodów należy dobrać do prądu znamionowego i warunków obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Nie wolno przekraczać wartości znamionowych wyłącznika.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B (3-5 In) jest przeznaczona do obwodów o niskich prądach rozruchowych (np. oświetlenie, gniazda), natomiast charakterystyka C (5-10 In) stosowana jest w obwodach z odbiornikami o wyższych prądach rozruchowych (silniki, transformatory). Dla instalacji mieszkaniowych i typowych odbiorów rezystancyjnych zalecana jest charakterystyka B.
• Czy wyłącznik można montować w rozdzielnicy zewnętrznej? Wyłączniki nadprądowe serii PLSM są przeznaczone do montażu w suchych pomieszczeniach wewnątrz budynków. W przypadku instalacji na zewnątrz wymagana jest obudowa o odpowiednim stopniu ochrony (co najmniej IP44) zapewniona przez rozdzielnicę.
• Jaka jest zdolność zwarciowa tego wyłącznika? Znamionowa zdolność zwarciowa wynosi 10 kA zgodnie z danymi katalogowymi. Wartość ta określa maksymalny prąd zwarciowy, który wyłącznik może bezpiecznie przerwać bez uszkodzenia.
