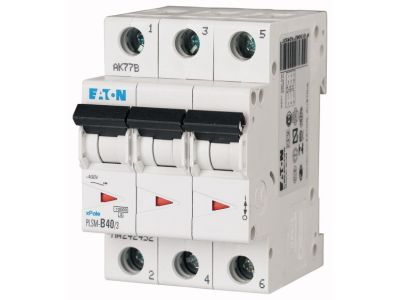

Wyłącznik nadprądowy 3-bieg. PLSM 10kA 40A B, PLSM-B40/3-MW | 242452 Eaton

Alternatywny kod produktu: PLSM-B40/3-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy PLSM o prądzie znamionowym 40 A i charakterystyce B (symbol 242452) zapewnia skuteczną ochronę instalacji elektrycznych przed skutkami zwarć i przeciążeń. Dzięki zdolności wyłączania 10 kA gwarantuje bezpieczne przerwanie zwarć w sieciach o dużej mocy zwarcia. Model PLSM-B40/3-MW przeznaczony jest do montażu na szynie TH35 w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 40 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu – np. linii zasilających w budynkach użyteczności publicznej – bez ryzyka wyłączeń przy normalnej pracy.
• Charakterystyka B: wyzwalanie przy prądzie 3–5 krotności prądu znamionowego; idealna do zabezpieczania obwodów odbiorczych w budownictwie mieszkaniowym, gdzie występują małe prądy rozruchowe.
• Zdolność wyłączania 10 kA: wysoka skuteczność przerywania prądów zwarciowych, zapewniająca bezpieczeństwo instalacji i urządzeń nawet w sieciach o podwyższonej mocy zwarcia.
• 3-biegunowy (3P): zabezpieczenie trzech faz jednocześnie – stosowany w obwodach trójfazowych w instalacjach przemysłowych i komercyjnych.
• Budowa modułowa: montaż na szynie TH35, kompatybilność z rozdzielnicami i osprzętem modułowym; łatwa rozbudowa i serwis.

Zgodność z Normami

Wyłącznik nadprądowy PLSM spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z aktualnymi przepisami bezpieczeństwa, co gwarantuje jego niezawodność w ochronie instalacji elektrycznych.

Zastosowanie

Wyłączniki nadprądowe znajdują zastosowanie w budownictwie mieszkaniowym i użyteczności publicznej, a także w przemyśle. Chronią one instalację elektryczną przed skutkami zwarć oraz przeciążeń.

• Ochrona linii zasilających w budynkach mieszkalnych – zabezpieczenie obwodów gniazd i oświetlenia.
• Instalacje w obiektach użyteczności publicznej (szkoły, biura, szpitale) – niezawodna praca przy dużym obciążeniu.
• Przemysł – ochrona maszyn i urządzeń w obwodach trójfazowych przed zwarciami i przeciążeniami.
• Rozdzielnice główne i podrozdzielnice w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego PLSM może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów oraz moment dokręcania zacisków powinny być dobrane zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłowy i bezpieczny montaż.

FAQ

• Co oznacza charakterystyka B w wyłączniku? Charakterystyka B oznacza, że wyłącznik wyzwala w zakresie 3–5 krotności prądu znamionowego. Jest to typowe zabezpieczenie obwodów odbiorczych w budynkach mieszkalnych, gdzie nie występują duże prądy rozruchowe (np. oświetlenie, gniazda).
• Jaka jest zdolność wyłączania tego modelu? Model PLSM-B40/3-MW (242452) ma zdolność wyłączania 10 kA, co oznacza, że jest w stanie bezpiecznie przerwać prąd zwarciowy do 10 000 A. Jest to wystarczające dla większości instalacji w budownictwie mieszkaniowym i lekkim przemyśle.
• Do jakich zastosowań nadaje się ten wyłącznik? Wyłącznik jest przeznaczony do ochrony obwodów trójfazowych przed zwarciami i przeciążeniami. Sprawdza się w instalacjach mieszkaniowych, użyteczności publicznej oraz przemysłowych, szczególnie tam, gdzie wymagana jest charakterystyka B i prąd 40 A.
