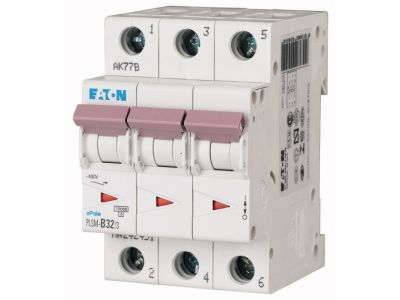

Wyłącznik nadprądowy 3-bieg. PLSM 10kA 32A B, PLSM-B32/3-MW | 242451 Eaton

Alternatywny kod produktu: PLSM-B32/3-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy PLSM-B32/3-MW (symbol 242451) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 32A, charakterystyce B i zdolności zwarciowej 10kA. Przeznaczony do zabezpieczania instalacji elektrycznych przed skutkami przeciążeń i zwarć, zapewnia niezawodną ochronę w budownictwie mieszkaniowym, użyteczności publicznej oraz w przemyśle.

• Prąd znamionowy 32A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, takich jak kuchenki elektryczne, silniki czy rozdzielnice główne, bez ryzyka nieuzasadnionego wyłączenia.
• Charakterystyka B: Gwarantuje szybkie zadziałanie przy prądach zwarciowych (3–5 In), idealna do obwodów z urządzeniami czułymi na przepięcia i o niskiej rezystancji pętli zwarcia.
• Zdolność zwarciowa 10kA: Zapewnia bezpieczne wyłączenie wysokich prądów zwarciowych, co jest szczególnie istotne w instalacjach o dużym potencjale zwarcia.
• Konstrukcja 3-biegunowa: Przeznaczona do zabezpieczania obwodów trójfazowych (L1, L2, L3) w systemach TN-C, TN-S, TT.
• Łatwy montaż: Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, co ułatwia instalację i wymianę.

Zgodność z Normami

Wyłącznik nadprądowy PLSM-B32/3-MW został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego parametry gwarantują bezpieczeństwo i niezawodność w typowych instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy PLSM-B32/3-MW znajduje zastosowanie wszędzie tam, gdzie wymagane jest zabezpieczenie obwodów odbiorczych przed przeciążeniem i zwarciem w instalacjach trójfazowych.

• Ochrona obwodów gniazd wtyczkowych i odbiorników stałych w budownictwie mieszkaniowym i użyteczności publicznej.
• Zabezpieczenie linii zasilających maszyny i urządzenia przemysłowe o mocy do około 22 kW (przy 400 V).
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik nadprądowy dla obwodów trójfazowych.
• Odpowiedni do instalacji o charakterystyce obciążenia mieszanej (oświetlenie, gniazda, małe silniki).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego PLSM-B32/3-MW powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 32A (np. 6 mm² Cu). Moment dokręcania zacisków należy przyjąć zgodnie z instrukcją producenta. Podczas montażu zachowaj odpowiednie odstępy izolacyjne i wentylację.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B oznacza, że wyzwalanie elektromagnetyczne następuje przy prądzie 3–5 krotności prądu znamionowego (In), co zapewnia szybkie wyłączenie przy zwarciu i jest zalecane do obwodów z odbiornikami czułymi na prąd, np. w mieszkaniach.
• Czy wyłącznik nadprądowy PLSM-B32/3-MW nadaje się do ochrony silników? Wyłącznik o charakterystyce B może być stosowany do ochrony silników o małym prądzie rozruchowym, jednak w przypadku większych silników zaleca się charakterystykę C lub D. W razie wątpliwości skonsultuj się z projektantem.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Aparatura modułowa montowana w rozdzielnicy zazwyczaj posiada stopień ochrony IP20 od strony czołowej (wbudowana w rozdzielnicę z wyższą ochroną). Konkretny stopień IP dla samego wyłącznika należy sprawdzić w karcie katalogowej producenta.
