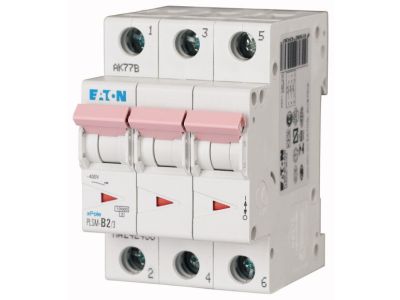

Wyłącznik nadprądowy 3-bieg. PLSM 10kA 2A BPLSM-B2/3-MW | 242436 Eaton

Alternatywny kod produktu: PLSM-B2/3-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) serii PLSM o symbolu 242436 to trójbiegunowe urządzenie zabezpieczające przeznaczone do instalacji w rozdzielnicach mieszkaniowych i komercyjnych. Dzięki prądowi znamionowemu 2 A oraz charakterystyce wyzwalania B zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć w obwodach o małym obciążeniu. Znamionowa zdolność łączeniowa 10 kA gwarantuje bezpieczne przerwanie prądów zwarciowych nawet w sieciach o podwyższonej mocy zwarciowej.

• Charakterystyka wyzwalania B: Szybkie wyzwalanie przy prądach zwarciowych – idealna do obwodów rezystancyjnych (oświetlenie, gniazda wtyczkowe) oraz linii o niewielkiej długości, gdzie spodziewany prąd zwarciowy jest stosunkowo niski.
• Prąd znamionowy In = 2 A: Zabezpiecza obwody o małym poborze prądu, np. sterowanie oświetleniem LED, monitoring, centrale alarmowe – zapobiega przegrzaniu przewodów i uszkodzeniu odbiorników.
• Znamionowa zdolność łączeniowa 10 kA (zgodnie z IEC/EN 60898-1): Wysoka wytrzymałość zwarciowa – urządzenie bezpiecznie wyłącza prąd zwarciowy do 10 kA, chroniąc instalację przed skutkami zwarć w typowych sieciach niskiego napięcia.
• Konstrukcja 3-biegunowa: Stosowana w obwodach trójfazowych (L1, L2, L3) – jedna obudowa zabezpiecza wszystkie trzy fazy, co ułatwia montaż i oszczędza miejsce w rozdzielnicy.
• Przeznaczenie do rozdzielnic mieszkaniowych i komercyjnych: Zaprojektowany do pracy w standardowych warunkach eksploatacji – niezawodne działanie przez lata bez konieczności konserwacji.

Zgodność z Normami

Wyłącznik nadprądowy PLSM został zaprojektowany i wyprodukowany zgodnie z wymaganiami normy IEC/EN 60898-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie instalacji elektrycznych. Posiada oznaczenie CE dopuszczające do obrotu na rynku europejskim.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy PLSM 2 A z charakterystyką B znajduje zastosowanie przede wszystkim w instalacjach, gdzie wymagana jest ochrona przewodów i odbiorników o niskim poborze prądu w sieciach trójfazowych. Sprawdza się zarówno w obiektach mieszkalnych, jak i w lekkiej komercyjnej infrastrukturze.

• Ochrona obwodów oświetlenia LED oraz gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających centrale alarmowe, systemy monitoringu, automatyki budynkowej.
• Ochrona obwodów sterowania w małych instalacjach przemysłowych (np. zasilanie styczników, przekaźników).
• Stosowany w rozdzielnicach piętrowych i lokalowych, gdzie obciążenie nie przekracza 2 A na fazę.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy modułowej. Przekrój przewodów dobierz zgodnie z obciążalnością prądową dla prądu 2 A (zalecany min. 1,5 mm²). Momenty dokręcania zacisków oraz maksymalny przekrój przewodów znajdziesz w dokumentacji technicznej producenta. Po zamontowaniu sprawdź poprawność połączeń i wykonaj próbę wyzwolenia testowym przyciskiem (jeśli dostępny).

FAQ

• Czy wyłącznik nadprądowy PLSM 2 A nadaje się do ochrony silników? Charakterystyka B jest przeznaczona głównie do obwodów rezystancyjnych (oświetlenie, gniazda). Dla silników zaleca się charakterystykę C lub D, które tolerują wyższe prądy rozruchowe. W przypadku małych silników o łagodnym rozruchu można stosować ten model, ale należy sprawdzić zgodność z prądem rozruchowym.
• Jaki jest stopień ochrony obudowy (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia IP – w standardowych rozdzielnicach modułowych wyłączniki nadprądowe mają zazwyczaj IP20 (ochrona przed dotknięciem palcami). W razie montażu w trudniejszych warunkach należy zastosować dodatkową obudowę lub rozdzielnicę o wyższym IP.
• Co oznacza charakterystyka B? Jakie ma zastosowanie? Charakterystyka B oznacza, że wyzwalacz termiczny (przeciążeniowy) działa zgodnie z normą, a wyzwalacz zwarciowy (elektromagnetyczny) wyzwala przy prądzie 3–5 krotności prądu znamionowego In (czyli dla 2 A – przy 6–10 A). Sprawdza się w obwodach o charakterze rezystancyjnym, gdzie prąd zwarciowy nie jest ekstremalnie wysoki, np. w mieszkaniowych instalacjach oświetleniowych.
