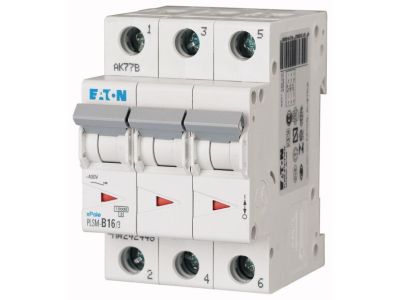

Wyłącznik nadprądowy 3-bieg. PLSM 10kA 16A B, PLSM-B16/3-MW | 242448 Eaton

Alternatywny kod produktu: PLSM-B16/3-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy PLSM-B16/3-MW (symbol 242448) to trójbiegunowe urządzenie o prądzie znamionowym 16 A i charakterystyce wyzwalania B. Dzięki zdolności wyłączania zwarciowego 10 kA zapewnia skuteczną ochronę instalacji elektrycznych w budynkach mieszkalnych, użyteczności publicznej oraz w lekkim przemyśle.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę obwodów o znacznym obciążeniu bez ryzyka przegrzania, idealny do zasilania gniazd wtyczkowych i oświetlenia.
• Charakterystyka wyzwalania B: Szybkie zadziałanie przy przeciążeniach i zwarciu, dedykowana do obwodów o niskich prądach rozruchowych (np. lampy, urządzenia RTV).
• Zdolność wyłączania 10 kA: Wysoka odporność na prądy zwarciowe w sieciach niskiego napięcia, minimalizuje ryzyko uszkodzenia instalacji.
• Trzy bieguny: Pełna ochrona trójfazowych odbiorników i linii zasilających, wygodny montaż w rozdzielnicach na szynie TH35.
• Ochrona przed przeciążeniem i zwarciem: Łączy dwie funkcje w jednym urządzeniu, upraszczając projektowanie i skracając czas montażu.

Zgodność z Normami

Wyłącznik nadprądowy PLSM-B16/3-MW spełnia wymagania obowiązujących norm europejskich (CE) i standardów DIN. Gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia oraz jest zgodny z przepisami dopuszczającymi do obrotu na rynku europejskim.

Zastosowanie

Wyłącznik został zaprojektowany do zabezpieczania obwodów odbiorczych w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Charakterystyka B sprawia, że najlepiej sprawdza się w obwodach o małych prądach rozruchowych.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych, w tym LED i świetlówek.
• Sterowanie i ochrona obwodów sterowniczych (przekaźniki, styczniki, PLC) bez dużych udarów prądowych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że instalacja jest bezpieczna. Urządzenie montuje się na szynie DIN TH35 w standardowej rozdzielnicy modułowej. Przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, pamiętając o maksymalnym prądzie obciążenia. Moment dokręcania zacisków realizuj zgodnie z zaleceniami producenta (podanymi na obudowie lub w instrukcji).

FAQ

• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Charakterystyka B jest przeznaczona do obwodów o niskich prądach rozruchowych. Do ochrony silników zaleca się stosowanie charakterystyki C lub D, które lepiej znoszą chwilowe udary prądu.
• Jaki stopień ochrony ma ten wyłącznik? Aparatura modułowa montowana w rozdzielnicy posiada typowo stopień ochrony IP20 (ochrona przed dotknięciem palcem), jednak w danych katalogowych producenta nie podano konkretnego IP dla tego modelu. Zaleca się montaż w obudowie o wyższym IP w zależności od środowiska.
• Czy wyłącznik jest wyposażony w sygnalizację świetlną? Wyłącznik nadprądowy PLSM-B16/3-MW nie posiada podświetlenia ani wbudowanego wskaźnika zadziałania. Stan zadziałania można sprawdzić wizualnie po położeniu dźwigni.
