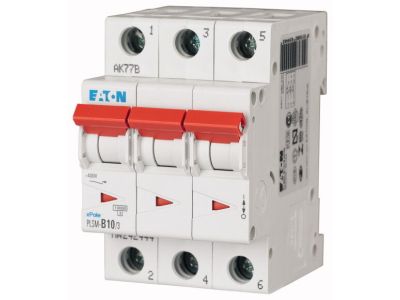

Wyłącznik nadprądowy 3-bieg. PLSM 10kA 10A C, PLSM-C10/3-MW | 242470 Eaton

Alternatywny kod produktu: PLSM-C10/3-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy PLSM-C10/3-MW (symbol 242470) o prądzie znamionowym 10 A i charakterystyce C zapewnia skuteczną ochronę instalacji elektrycznej przed skutkami zwarć oraz przeciążeń. Dzięki zdolności zwarciowej 10 kA gwarantuje bezpieczeństwo w obwodach o podwyższonym ryzyku wystąpienia prądów zwarciowych. Przeznaczony do montażu w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 10 A: odpowiedni do obwodów o średnim obciążeniu, zapewnia selektywną ochronę przed przeciążeniem bez zbędnych wyłączeń.
• Charakterystyka C: wyzwalanie przy prądzie 5-10 krotności prądu znamionowego – zalecana do obwodów z silnikami, transformatorami i urządzeniami o charakterze indukcyjnym.
• Zdolność zwarciowa 10 kA: wysoka wytrzymałość na prądy zwarciowe, umożliwia pracę w instalacjach o dużym potencjale zwarciowym bez ryzyka uszkodzenia aparatu.
• Konstrukcja 3-biegunowa: jednoczesne odłączenie wszystkich trzech faz w sieci trójfazowej, co zwiększa bezpieczeństwo i ułatwia diagnostykę.
• Montaż na szynie DIN TH35: szybki i pewny montaż w rozdzielnicach modułowych, zgodny z powszechnym standardem.

Zgodność z Normami

Wyłącznik nadprądowy PLSM-C10/3-MW jest zgodny z obowiązującymi normami europejskimi dla wyłączników nadprądowych. Posiada certyfikat CE oraz przeznaczony jest do montażu w standardowych rozdzielnicach modułowych zgodnych z wymogami DIN.

Zastosowanie

Wyłącznik przeznaczony do ochrony obwodów odbiorczych w budownictwie mieszkaniowym, użyteczności publicznej oraz w przemyśle. Sprawdza się w obwodach, gdzie wymagana jest charakterystyka C oraz wysoka zdolność zwarciowa.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe, takie jak agregaty, sprężarki czy pompy.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach użyteczności publicznej.
• Ochrona obwodów sterowania i zasilania w instalacjach trójfazowych o charakterystyce C.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Urządzenie mocuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów dobrać do prądu znamionowego 10 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie wyłącznika.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika PLSM-C10/3-MW? Zdolność zwarciowa wynosi 10 kA, co pozwala na bezpieczną pracę w instalacjach o dużym potencjale zwarciowym.
• Do jakich obwodów zalecana jest charakterystyka C? Charakterystyka C (wyzwalanie przy 5-10 In) jest przeznaczona do obwodów z urządzeniami indukcyjnymi, silnikami, transformatorami oraz innymi odbiornikami o zwiększonym prądzie rozruchowym.
• Czy wyłącznik można montować w dowolnej rozdzielnicy modułowej? Tak, wyłącznik montuje się na szynie DIN TH35 w standardowych rozdzielnicach modułowych. Przed montażem należy upewnić się, że rozdzielnica ma odpowiednią szerokość dla trzech modułów (szerokość nie podana w danych, ale standardowo 3 x 18 mm).
