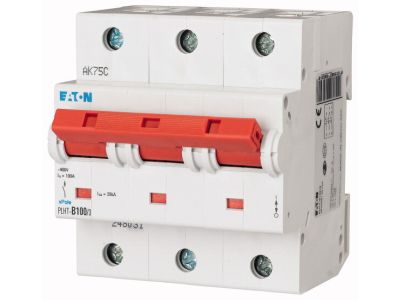

Wyłącznik nadprądowy 3-bieg. PLHT 20kA 100A B, PLHT-B100/3 | 248031 Eaton

Alternatywny kod produktu: PLHT-B100/3

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy PLHT-B100/3 (symbol 248031) o prądzie znamionowym 100A i charakterystyce B zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach niskoprądowych. Zdolność zwarciowa 20kA gwarantuje bezpieczne wyłączenie przy wysokich prądach zwarcia. Wbudowany wskaźnik położenia styków (czerwony/zielony) umożliwia szybką wizualną kontrolę stanu urządzenia. Przeznaczony do rozdzielnic budowlanych i napowietrznych – pracuje w temperaturze do 25°C. Szerokość modułu: 3 moduły (17,5 mm każdy).

• Prąd znamionowy 100A: Zabezpiecza obwody o dużym obciążeniu, przeciwdziałając przegrzaniu przewodów i uszkodzeniu odbiorników.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach – idealna do ochrony przewodów i urządzeń elektronicznych w instalacjach domowych i biurowych.
• Zdolność zwarciowa 20kA: Wysoka odporność na prądy zwarciowe zapewnia bezpieczeństwo nawet w sieciach o dużym potencjale zwarciowym.
• Wskaźnik położenia styków czerwony-zielony: Natychmiastowa informacja o stanie załączenia/wyłączenia bez konieczności pomiaru napięcia.
• Przeznaczenie do rozdzielnic budowlanych i napowietrznych: Odporny na warunki zewnętrzne (praca w temperaturze do 25°C) – sprawdzi się na budowach i w instalacjach tymczasowych.

Zgodność z Normami

Wyłącznik nadprądowy PLHT-B100/3 spełnia wymagania odpowiednich norm europejskich dotyczących aparatury modułowej i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa, co potwierdza jego niezawodność w instalacjach domowych, przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy PLHT-B100/3 znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz w tymczasowych rozdzielnicach budowlanych i napowietrznych. Idealnie sprawdza się w obwodach wymagających ochrony o charakterystyce B przy prądzie do 100A.

• Ochrona obwodów zasilających w budynkach mieszkalnych i biurowych o dużym zapotrzebowaniu na moc.
• Zabezpieczenie rozdzielnic budowlanych i napowietrznych w temperaturach do 25°C.
• Stosowanie w rozdzielnicach przemysłowych i komercyjnych jako zabezpieczenie główne linii kablowych.
• Ochrona instalacji tymczasowych na placach budowy, eventach i w przyłączach napowietrznych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak napięcia. Dobierz przekrój przewodów odpowiednio do prądu znamionowego 100A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Zwróć uwagę na kierunek montażu – wskaźnik położenia styków powinien być widoczny po zamknięciu drzwiczek rozdzielnicy.

FAQ

• Jaką funkcję pełni wskaźnik czerwony-zielony? Wskaźnik mechaniczny pokazuje rzeczywiste położenie styków: kolor zielony oznacza stan wyłączenia (bezpieczny), czerwony – załączenie. Umożliwia szybką kontrolę bez otwierania rozdzielnicy.
• Czy wyłącznik może pracować na zewnątrz? Producent przewidział zastosowanie w rozdzielnicach budowlanych i napowietrznych, jednak tylko w temperaturach do 25°C. Należy zapewnić osłonę przed bezpośrednim deszczem i wilgocią (typowy stopień ochrony rozdzielnicy co najmniej IP44). Dokładne warunki montażu określa dokumentacja techniczna.
• Dlaczego charakterystyka B jest lepsza od C dla mojej instalacji? Charakterystyka B wyzwala przy prądzie 3-5 krotności prądu znamionowego, co zapewnia szybszą reakcję na przeciążenia. Jest zalecana do obwodów bez silników i urządzeń o dużym prądzie rozruchowym – idealna do oświetlenia, gniazd wtyczkowych i urządzeń elektronicznych. Jeśli w obwodzie występują silniki lub transformatory, rozważ charakterystykę C.
