Wyłącznik nadprądowy 3-bieg PL6 6kA C40, PL6-C40/4 | 166528 Eaton

Alternatywny kod produktu: PL6-C40/4

Opis i Kluczowe Cechy

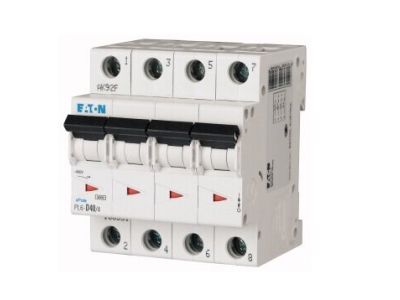

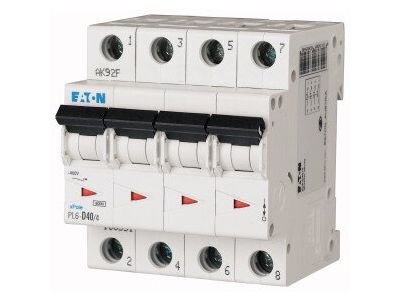

Wyłącznik nadprądowy (MCB) serii PL6, model PL6-C40/4 (symbol 166528), to 4-biegunowe zabezpieczenie przystosowane do pracy w rozdzielnicach mieszkaniowych i komercyjnych. Prąd znamionowy 40 A w połączeniu z charakterystyką wyzwalania C umożliwia bezpieczną ochronę obwodów o umiarkowanych prądach rozruchowych, np. silników lub transformatorów, bez ryzyka zbędnych zadziałań.

• Prąd znamionowy 40 A: Zapewnia niezawodne zabezpieczenie przed przeciążeniem w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka wyzwalania C: Umożliwia pracę w obwodach z urządzeniami o wyższych prądach rozruchowych (np. silniki, transformatory), ograniczając zbędne wyłączenia do niezbędnych przypadków zwarć i przeciążeń.
• Znamionowa zdolność łączeniowa 6 kA (IEC/EN 60898-1): Gwarantuje bezpieczne wyłączenie prądów zwarciowych w standardowych instalacjach mieszkaniowych i komercyjnych, chroniąc zarówno urządzenia, jak i personel.
• 4-biegunowa konstrukcja: Odpowiednia do zabezpieczania obwodów trójfazowych (L1, L2, L3, N), umożliwia pełną ochronę w układach TN-S, TN-C-S i TT.
• Wykonanie przystosowane do rozdzielnic: Kompaktowa budowa ułatwia montaż na szynie TH35 oraz estetyczne zagospodarowanie przestrzeni w rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy PL6-C40/4 został zaprojektowany i przebadany zgodnie z normą IEC/EN 60898-1, co potwierdza jego znamionową zdolność łączeniową 6 kA oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy PL6-C40/4 przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń oraz zwarć w instalacjach elektrycznych. Sprawdza się w szerokim zakresie obiektów:

• Ochrona obwodów gniazd wtyczkowych i odbiorników stałych w budynkach mieszkalnych (w tym kuchnie, łazienki, obwody ogrzewania).
• Zabezpieczenie obwodów oświetleniowych i sterowniczych w obiektach komercyjnych (biura, sklepy, magazyny).
• Ochrona obwodów zasilających urządzenia o charakterystyce rozruchowej – pompy, wentylatory, klimatyzatory.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach użyteczności publicznej oraz małych zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP, po odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony odpowiednim do warunków otoczenia. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla prądu 40 A zalecany przekrój co najmniej 6 mm² Cu). Moment dokręcania zacisków oraz długość odizolowania przewodów – zgodnie z dokumentacją producenta dołączoną do wyrobu. Przed ponownym załączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika PL6-C40/4? Charakterystyka C – oznacza, że wyzwalanie magnetyczne następuje przy prądzie 5÷10 krotności prądu znamionowego, co odpowiada typowym wymaganiom dla obwodów z silnikami i transformatorami.
• Jaka jest znamionowa zdolność łączeniowa tego wyłącznika? Znamionowa zdolność łączeniowa zgodnie z IEC/EN 60898-1 wynosi 6 kA. Oznacza to, że wyłącznik jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 6 kA.
• Do jakich zastosowań jest przeznaczony ten wyłącznik? Wyłącznik przeznaczony jest do ochrony obwodów w rozdzielnicach mieszkaniowych i komercyjnych, szczególnie tam gdzie występują odbiorniki o podwyższonym prądzie rozruchowym (charakterystyka C).
