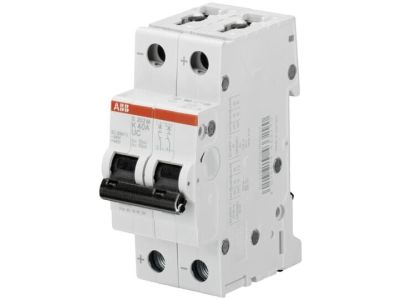

Wyłącznik nadprądowy 2P Z 60A 10kA, S202M-Z60UC | 2CDS272061R0588 ABB

Alternatywny kod produktu: 2CDS272061R0588

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S202M-Z60UC (symbol 2CDS272061R0588) w układzie 2-biegunowym o prądzie znamionowym 60A i zdolności zwarciowej 10kA to zaawansowane rozwiązanie zabezpieczające instalacje zarówno prądu przemiennego (AC), jak i stałego (DC). Charakterystyka Z zapewnia wysoką selektywność w obwodach o podwyższonych wymaganiach dotyczących ochrony przeciwzakłóceniowej. Wysoka zdolność wyłączania zwarciowego gwarantuje skuteczną ochronę obwodów przed zwarciami o dużej energii.

• Charakterystyka Z: Szybka reakcja na zwarcia i przeciążenia – idealny do ochrony obwodów o wysokiej czułości, takich jak przekształtniki, regulatory prędkości czy układy automatyki.
• Zdolność zwarciowa 10kA (Icn): Zapewnia ochronę przed zwarciami o dużej energii, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Praca w AC/DC: Uniwersalność zastosowania – od instalacji budynkowych po systemy fotowoltaiczne i układy przemysłowe prądu stałego.
• 2-biegunowa konstrukcja: Pełna ochrona obwodu L-L, L-N i L-PE (zależnie od konfiguracji), z możliwością selektywnego wyłączania poszczególnych biegunów.
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe moduły sygnalizacyjne, zdalne sterowanie czy blokady, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i lokalnych, w tym IEC 60898-1, IEC 60947-2 oraz UL 489. Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik S202M-Z60UC przeznaczony jest do zabezpieczania obwodów elektrycznych w instalacjach przemysłowych, budynkowych, solarnych oraz systemach automatyki, gdzie wymagana jest wysoka selektywność i odporność na zwarcia.

• Instalacje fotowoltaiczne (DC) – ochrona stringów i falowników.
• Obwody automatyki i sterowania – zabezpieczenie układów o wysokiej czułości.
• Rozdzielnice budynkowe – selektywna ochrona obwodów gniazd wtykowych i oświetlenia.
• Systemy przemysłowe – zabezpieczenie silników, przekształtników i innych odbiorników o zmiennym poborze mocy.
• Układy zasilania awaryjnego (UPS) – ochrona obwodów krytycznych.

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac konieczne jest odłączenie napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi wyłącznikami (min. 3mm) w celu zapewnienia prawidłowej wentylacji. Dobór momentu dokręcania zacisków powinien być zgodny z zaleceniami producenta (zwykle 2,5–3,5 Nm dla przewodów miedzianych). Po montażu należy przeprowadzić test działania – kilkukrotne załączenie i wyłączenie ręcznym pokrętłem w celu weryfikacji mechanizmu. Regularne przeglądy stanu styków i mechanizmu zalecane są co 2–3 lata.

FAQ

• Czy wyłącznik można stosować w obwodach DC? Tak, S202M-Z60UC jest zaprojektowany do pracy zarówno w AC, jak i DC, z maksymalnym napięciem stałym do 60V (w zależności od konfiguracji).
• Jaka jest różnica między charakterystyką Z a B lub C? Charakterystyka Z charakteryzuje się bardzo szybkim działaniem – wyłącza obwód już przy 2–3-krotnym prądzie znamionowym, co sprawia, że jest idealna do ochrony obwodów o wysokiej czułości (np. układy elektroniczne). Charakterystyki B i C działają wolniej (odpowiednio 3–5x i 5–10x In).
• Czy wyłącznik posiada oznaczenie RoHS? Tak, produkt spełnia wymagania dyrektywy RoHS 2011/65/EU dotyczącej ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
