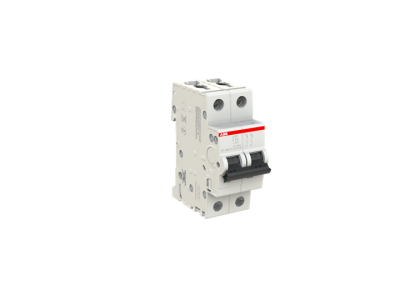

Wyłącznik nadprądowy 2P Z 4A 6kA, S202-Z4 | 2CDS252001R0338 ABB

Alternatywny kod produktu: 2CDS252001R0338

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy Z 4A 6kA z serii S202-Z4 (symbol 2CDS252001R0338) to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakteryzuje się wysoką odpornością na zwarcia (6kA) oraz precyzyjnym działaniem charakterystyki Z, co czyni go idealnym rozwiązaniem do ochrony obwodów o wysokiej czułości.

• Charakterystyka Z 4A: Szybkie wyłączanie przy niewielkich przeciążeniach – chroni wrażliwe urządzenia elektroniczne i układy sterowania przed uszkodzeniem.
• 2-biegunowa konstrukcja: Odłącza zarówno fazę, jak i neutralny, zapewniając pełną izolację chronionego obwodu.
• Oporność na zwarcia 6kA: Wytrzymuje wysokie prądy zwarciowe, zabezpieczając instalację przed poważnymi awariami.
• Opatentowany zacisk łączący z płytką naciskową: Ułatwia szybki i pewny montaż przewodów o przekroju do 35 mm² – eliminuje ryzyko nieprawidłowego kontaktu.
• Otwarty otwór przyłączowy nad szyną fazową: Usprawnia okablowanie i skraca czas montażu, poprawiając ergonomię pracy instalatora.

Zgodność z Normami

Wyłącznik spełnia międzynarodowe standardy bezpieczeństwa, w tym normy IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Został zaprojektowany zgodnie z wymaganiami dyrektyw unijnych i posiada oznakowanie CE, co potwierdza jego gotowość do stosowania w instalacjach na terenie Europy.

Zastosowanie

Wyłącznik nadprądowy S202-Z4 przeznaczony jest do ochrony obwodów o wysokiej czułości i niskim prądzie znamionowym, gdzie wymagana jest szybka reakcja na zwarcia i minimalne przeciążenia.

• Ochrona układów sterowania i automatyki przemysłowej przed uszkodzeniem przez przepięcia.
• Zabezpieczenie obwodów oświetlenia LED i elektroniki wrażliwej na wahania napięcia.
• Stosowanie w instalacjach wymagających selektywności zabezpieczeń – charakterystyka Z minimalizuje ryzyko niepotrzebnych wyłączeń.
• Montaż w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych, gdzie kluczowa jest ochrona wrażliwych odbiorników.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN 35 mm, upewniając się o stabilnym połączeniu. Przewody o przekroju do 35 mm² podłączać bezpośrednio do zacisków, stosując odpowiedni moment dokręcenia (szczegóły w dokumentacji producenta). Po montażu należy przeprowadzić test działania przez ręczne zadziałanie dźwigni – wyłącznik powinien bezbłędnie odłączać obwód. Regularnie sprawdzaj stan zacisków i połączeń.

FAQ

• Czy charakterystyka Z jest odpowiednia do ochrony elektroniki? Tak – charakterystyka Z zapewnia szybkie wyłączanie przy niewielkich przeciążeniach, co chroni wrażliwe urządzenia elektroniczne przed uszkodzeniem spowodowanym przepięciami.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzymuje wyłącznik? Wyłącznik posiada odporność na zwarcia do 6kA, co pozwala na skuteczną ochronę nawet w instalacjach o wysokim ryzyku zwarć.
• Czy wyłącznik można stosować w obwodach 1-fazowych? Nie – jest to wyłącznik 2-biegunowy, przeznaczony do ochrony obwodów 2-fazowych (np. zasilanie układów sterowania, wentylacji). Do obwodów 1-fazowych zalecane są wyłączniki 1-biegunowe.
