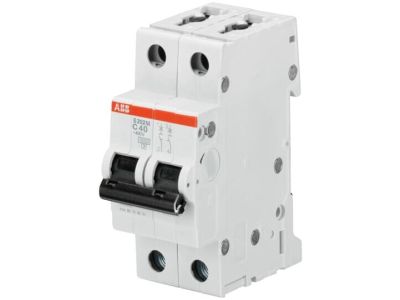

Wyłącznik nadprądowy 2P Z 20A 10kA, S202M-Z20 | 2CDS272001R0488 ABB

Alternatywny kod produktu: 2CDS272001R0488

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy Z 20A (symbol 2CDS272001R0488) z serii System pro M compact to wysokiej jakości aparat zabezpieczający obwody przed skutkami zwarć i przeciążeń. Charakterystyka Z zapewnia szybkie wyzwolenie przy niewielkich przeciążeniach, co czyni go idealnym rozwiązaniem dla obwodów o wysokiej czułości, takich jak zasilanie elektroniki czy układów sterowania. Wyłącznik posiada zdolność wyłączania zwarciowego 10 kA przy napięciu 230/400 V AC, co gwarantuje skuteczną ochronę instalacji.

• Charakterystyka Z: Szybkie wyzwalanie przy niewielkich przeciążeniach (2–3 In) – chroni wrażliwe urządzenia elektroniczne i układy sterowania.
• 2-biegunowa konstrukcja (2P): Odłączanie zarówno fazy, jak i neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych i konserwacyjnych.
• Prąd znamionowy 20A: Odpowiedni do zabezpieczenia obwodów o średnim obciążeniu, np. gniazd w pomieszczeniach biurowych, obwodów oświetleniowych lub układów automatyki.
• Zdolność zwarciowa 10 kA: Skuteczne wyłączenie zwarcia w instalacjach niskiego napięcia, minimalizujące ryzyko uszkodzeń urządzeń i pożaru.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie wysokiej jakości wykonania i bezpieczeństwa użytkowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dla zabezpieczeń nadprądowych w instalacjach domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskiego napięcia). Certyfikacja CE potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy Z 20A 2-biegunowy znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej czułości zabezpieczenia przed zwarciem i przeciążeniem.

• Ochrona obwodów zasilających elektronikę wrażliwą (komputery, sterowniki PLC, systemy automatyki).
• Zabezpieczenie obwodów oświetleniowych i gniazd w budynkach biurowych, hotelach lub centrach handlowych.
• Stosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagana jest szybka reakcja na zwarcia.
• Ochrona obwodów zasilających drobne urządzenia w gospodarstwach domowych (np. lodówki, pralki, systemy alarmowe).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować w rozdzielnicy na standardowej szynie 35 mm, zgodnie z kierunkiem zaznaczonym na obudowie. Połączenia elektryczne należy wykonać przewodami o odpowiednim przekroju, z zachowaniem zalecanych momentów dokręcania (szczegóły w dokumentacji producenta). Po montażu sprawdzić działanie układu poprzez symulację zwarcia (użycie odpowiedniego testera).

FAQ

• Dlaczego charakterystyka Z jest lepsza od B lub C? Charakterystyka Z charakteryzuje się bardzo szybkim wyzwalaniem przy niewielkich przeciążeniach (2–3 razy prąd znamionowy), co chroni wrażliwą elektronikę. Dla porównania, charakterystyka B działa przy 3–5 In, a C przy 5–10 In.
• Czy wyłącznik można stosować w instalacjach przemysłowych? Tak, spełnia normy IEC/EN 60947-2, co pozwala na stosowanie w instalacjach komercyjnych i przemysłowych, pod warunkiem odpowiedniego doboru prądu znamionowego i zdolności wyłączania.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik skutecznie zadziała? Zdolność zwarciowa wynosi 10 kA przy napięciu 230/400 V AC, co oznacza, że wyłącznik skutecznie przerwie obwód przy zwarciach o prądzie do 10 000 A.
