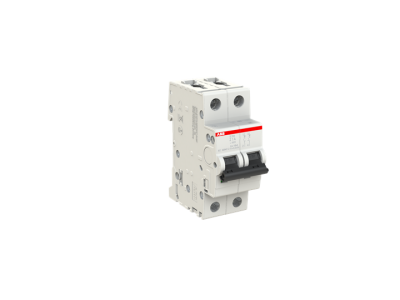

Wyłącznik nadprądowy 2P Z 1A 6kA, S202-Z1 | 2CDS252001R0218 ABB

Alternatywny kod produktu: 2CDS252001R0218

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy S202-Z1 (symbol 2CDS252001R0218) o prądzie znamionowym 1A i zdolności zwarciowej 6kA to zaawansowane zabezpieczenie obwodów instalacji elektrycznej. Charakterystyka Z zapewnia szybkie wyłączanie przy niewielkich prądach zwarciowych, co chroni wrażliwe odbiorniki przed uszkodzeniem. Opracowany z myślą o instalacjach wymagających wysokiej precyzji ochrony.

• Prąd znamionowy 1A: Precyzyjna ochrona dla obwodów o niskim obciążeniu prądowym, np. układów sterowania, czujników lub obwodów sygnalizacyjnych.
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę przy zwarciach o niskiej i średniej energii, minimalizując ryzyko uszkodzenia instalacji.
• Charakterystyka Z: Szybkie reagowanie na niewielkie prądy zwarciowe – idealne do zabezpieczenia obwodów elektronicznych i półprzewodnikowych.
• 2-biegunowa konstrukcja: Odłączanie zarówno fazy, jak i neutralnego, co gwarantuje całkowite przerwanie obwodu w razie awarii.
• Bezpośrednie podłączenie przewodów do 35 mm²: Umożliwia stosowanie grubych przewodów bez konieczności stosowania dodatkowych złącz, upraszczając montaż.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych dotyczących bezpieczeństwa oraz ochrony obwodów elektrycznych. Został zaprojektowany zgodnie z normami IEC 60898-1, EN 60947-2 oraz posiada certyfikaty CE i odpowiednie zatwierdzenia dla rynków globalnych. Przechodzi rygorystyczne testy jakościowe.

Zastosowanie

Wyłącznik nadprądowy S202-Z1 przeznaczony jest do ochrony obwodów niskiego napięcia, gdzie wymagana jest wysoka precyzja i niezawodność działania.

• Ochrona obwodów sterowania i automatyki budynkowej.
• Zabezpieczenie układów elektronicznych i półprzewodnikowych przed zwarciami o niskiej energii.
• Stosowanie w instalacjach przemysłowych, gdzie niezbędna jest szybka reakcja na zwarcia.
• Podstawowe zabezpieczenie obwodów sygnalizacyjnych i pomiarowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Urządzenie montować na szynie DIN (35 mm) w szafie rozdzielczej, z zachowaniem odpowiedniej odległości od innych elementów, aby zapewnić swobodny przepływ powietrza. Przewody podłączać zgodnie z oznaczeniami na wyłączniku (L1, L2, N1, N2), dokręcając zaciski z odpowiednim momentem obrotowym określonym w dokumentacji. Po montażu przeprowadzić test funkcjonalny poprzez symulację zwarcia.

FAQ

• Czy wyłącznik S202-Z1 jest kompatybilny z innymi urządzeniami serii S200? Tak, wyłącznik należy do rodziny S200, która oferuje szeroką gamę akcesoriów montażowych i łączników pomocniczych, zapewniając pełną kompatybilność w instalacjach.
• Jakie jest zalecane środowisko pracy dla wyłącznika? Urządzenie przeznaczone jest do pracy w suchych, wewnętrznych pomieszczeniach o normalnej temperaturze otoczenia. Unikać miejsc o wysokiej wilgotności lub zapyleniu.
• Czy wyłącznik charakterystyki Z jest odpowiedni do ochrony silników? Charakterystyka Z nie jest zalecana do zabezpieczania silników elektrycznych. Do tego typu obciążeń należy stosować wyłączniki charakterystyki C lub D.
