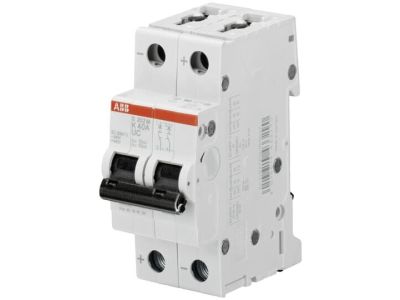

Wyłącznik nadprądowy 2P Z 16A 10kA, S202M-Z16UC | 2CDS272061R0468 ABB

Alternatywny kod produktu: 2CDS272061R0468

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy Z 16A o zdolności zwarciowej 10kA (symbol 2CDS272061R0468) to kompaktowe rozwiązanie dla ochrony obwodów prądu stałego (DC) i przemiennego (AC). Klasa wyzwalania C zapewnia selektywność zabezpieczeń, reagując na zwarcia o umiarkowanym charakterze. Wysoka zdolność wyłączania zwarciowego gwarantuje skuteczną ochronę instalacji przed uszkodzeniami spowodowanymi przeciążeniami i zwarciami.

• Zdolność zwarciowa 10kA: Zapewnia skuteczną ochronę instalacji przed zwarciami o prądzie do 10 000 A, minimalizując ryzyko uszkodzeń kabli i urządzeń.
• Klasa wyzwalania C: Wyzwalanie przy prądach zwarciowych od 5 do 10 razy większych od prądu znamionowego – idealne do ochrony obwodów z silnikami, transformatorami i innymi urządzeniami o charakterze indukcyjnym.
• 2-biegunowa konstrukcja: Zapewnia ochronę zarówno fazy, jak i neutralnego obwodu – niezbędna w instalacjach wymagających pełnego odcięcia zasilania.
• Zastosowanie DC i AC: Uniwersalność pozwala na stosowanie w instalacjach fotowoltaicznych, magazynach energii oraz tradycyjnych układach zasilania prądem przemiennym.
• Kompatybilność z akcesoriami System pro M: Możliwość łatwej integracji z osprzętem kompaktowym, takimi jak styczniki, przekaźniki nadprądowe czy dodatkowe styki sygnalizacyjne.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i lokalnych, w tym IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 2CDS272061R0468 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, zarówno przemysłowych, jak i budynkowych, gdzie wymagana jest selektywna ochrona obwodów.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów zasilania urządzeń przemysłowych, takich jak silniki, pompy i wentylatory.
• Stosowanie w instalacjach fotowoltaicznych i magazynach energii jako zabezpieczenie po stronie DC i AC.
• Ochrona obwodów zasilania krytycznych urządzeń, takich jak serwerownie, systemy alarmowe i oświetlenie awaryjne.
• Montaż w rozdzielnicach budynkowych, tablicach sterowniczych i szafach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy między sąsiednimi urządzeniami dla zapewnienia wentylacji. Przewody należy podłączyć zgodnie z oznaczeniami na wyłączniku: L1, L2 (fazy) oraz N (neutralny). Moment dokręcania zacisków powinien być zgodny z zaleceniami producenta (zazwyczaj 2 Nm). Po montażu należy wykonać testy funkcjonalne, sprawdzając poprawność działania wyzwalania przy symulacji zwarcia.

FAQ

• Jaka jest różnica między klasą wyzwalania C a klasami B lub D? Klasa C charakteryzuje się wyzwalaniem przy prądach zwarciowych 5–10 razy większych od prądu znamionowego, co czyni ją odpowiednią do ochrony obwodów z urządzeniami indukcyjnymi (np. silniki). Klasa B wyzwala przy 3–5xIn, a klasa D przy 10–20xIn – stosowane są w zależności od charakteru obciążenia.
• Czy wyłącznik nadaje się do instalacji fotowoltaicznych? Tak, dzięki zdolności pracy zarówno w obwodach DC, jak i AC, wyłącznik doskonale sprawdza się jako zabezpieczenie po stronie modułów PV oraz inwertera.
• Jakie akcesoria są kompatybilne z tym wyłącznikiem? Wyłącznik jest kompatybilny z całą gamą akcesoriów System pro M, m.in. dodatkowymi stykami sygnalizacyjnymi, blokadami mechanicznymi i osłonami izolacyjnymi, ułatwiającymi integrację w rozdzielnicy.
