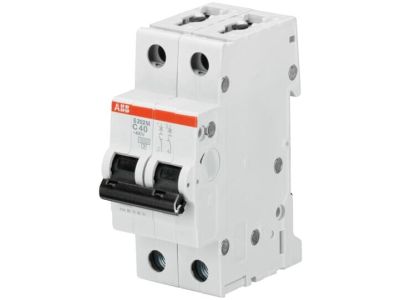

Wyłącznik nadprądowy 2P Z 16A 10kA, S202M-Z16 | 2CDS272001R0468 ABB

Alternatywny kod produktu: 2CDS272001R0468

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 2-biegunowy (2P) Z 16A (symbol 2CDS272001R0468) z charakterystyką Z to zaawansowane zabezpieczenie obwodów elektrycznych przed przeciążeniami i zwarciami. Wyposażony w podwójny mechanizm wyzwalania: termiczny (opóźniony) do ochrony przed przeciążeniami oraz elektromechaniczny do ochrony przed zwarciami, zapewnia precyzyjną reakcję na zakłócenia w instalacji. Charakterystyka Z (wyzwalanie przy 2-3x prądu znamionowego) jest idealna do ochrony obwodów z wrażliwymi odbiornikami elektronicznymi i silnikami o małej inercji.

• 2-biegunowa konstrukcja (2P): Odłącza oba przewody fazowe jednocześnie, skutecznie zabezpieczając obwody 230/400V AC przed zwarciami i przeciążeniami.
• Charakterystyka Z: Szybkie wyzwalanie przy niewielkich przeciążeniach (2-3x In), chroni wrażliwe urządzenia elektroniczne i silniki.
• Znamionowa zdolność wyłączania 10 kA: Zapewnia skuteczną ochronę nawet w instalacjach o wysokiej mocy zwarciowej.
• Montaż na szynie DIN: Szybki i trwały montaż w rozdzielnicach, oszczędza miejsce i ułatwia modernizację instalacji.
• Kompatybilność z akcesoriami: Możliwość montażu styku pomocniczego od dołu, co umożliwia integrację z systemami sygnalizacji i zdalnego monitoringu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów domowych) oraz IEC/EN 60947-2 (ochrona przemysłowa). Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy 2P Z 16A znajduje zastosowanie w zabezpieczaniu obwodów elektrycznych wymagających wysokiej precyzji działania, szczególnie tam, gdzie występują wrażliwe odbiorniki lub silniki o małej bezwładności.

• Ochrona obwodów zasilających urządzenia elektroniczne (np. falowniki, zasilacze, sterowniki PLC).
• Zabezpieczanie silników małej mocy i układów napędowych o wrażliwej charakterystyce.
• Instalacje przemysłowe wymagające szybkiej reakcji na zwarcia i przeciążenia.
• Rozdzielnice budynków użyteczności publicznej i komercyjnych, gdzie wymagana jest ochrona obwodów 230/400V AC.
• Modernizacja instalacji elektrycznych w budynkach mieszkalnych – ochrona przed zwarciami w obwodach gniazdkowych i oświetleniowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy, po wcześniejszym odłączeniu napięcia. Przewody przyłączeniowe należy prowadzić zgodnie z kierunkiem oznaczeń na wyłączniku (zacisk górny: zasilanie, dolny: odbiornik). Dokręcenie śrub zaciskowych należy wykonać z zalecanym momentem (szczegóły w dokumentacji produktu). Po montażu należy przeprowadzić test działania wyłącznika poprzez symulację zwarcia lub przeciążenia.

FAQ

• Czym charakterystyka Z różni się od B, C lub D? Charakterystyka Z charakteryzuje się szybszym wyzwalaniem przy niewielkich przeciążeniach (2-3x prąd znamionowy), co czyni ją idealną do ochrony wrażliwych urządzeń elektronicznych. Charakterystyki B, C i D reagują wolniej (odpowiednio 3-5x, 5-10x i 10-20x In).
• Czy wyłącznik może być stosowany w obwodzie 230V AC? Tak, wyłącznik 2P Z 16A przeznaczony jest do pracy w obwodach 1-fazowych 230V AC i 3-fazowych 400V AC, dzięki czemu sprawdza się w różnych typach instalacji.
• Jakie akcesoria można zamontować do tego wyłącznika? Do wyłącznika można zamontować styk pomocniczy (montowany od dołu), który umożliwia sygnalizację stanu wyłącznika lub integrację z systemami automatyki budynkowej.
