Wyłącznik nadprądowy 2P Z 10A 10kA, S202M-Z10 | 2CDS272001R0428 ABB

Alternatywny kod produktu: 2CDS272001R0428

Opis i Kluczowe Cechy

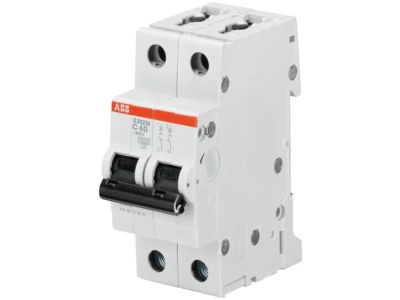

Wyłącznik nadprądowy 2-biegunowy Z 10A (symbol 2CDS272001R0428) z serii S202M-Z10 to zaawansowane zabezpieczenie instalacji elektrycznej przed przeciążeniami i zwarciami. Charakterystyka Z zapewnia szybkie wyzwolenie w przypadku niewielkich przeciążeń, co chroni wrażliwe odbiorniki (np. urządzenia elektroniczne, silniki z elektronicznym sterowaniem). Posiada mechanizm termiczny do ochrony przed przeciążeniami oraz elektromechaniczny do ochrony zwarciowej. Zdolność wyłączania 10 kA przy 230/400 V AC gwarantuje skuteczną ochronę nawet w wymagających warunkach.

• Charakterystyka Z: Szybkie wyzwalanie przy niewielkich przeciążeniach – idealne zabezpieczenie dla układów elektronicznych i precyzyjnych odbiorników.
• 2-biegunowa konstrukcja (2P): Odłączanie zarówno fazy, jak i neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Zdolność wyłączania 10 kA: Skuteczna ochrona w instalacjach o wysokiej zwarciowości, zgodnie z normami IEC/EN 60898-1 i IEC/EN 60947-2.
• Styki pomocnicze podłączane od dołu: Możliwość montażu styku pomocniczego od spodu wyłącznika, oszczędzająca miejsce w szafie rozdzielczej.
• Prąd znamionowy 10A: Odpowiedni do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych lub mniejszych odbiorników przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE i może być stosowany w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy 2P Z 10A S202M-Z10 przeznaczony jest do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami w instalacjach o podwyższonych wymaganiach bezpieczeństwa.

• Ochrona obwodów oświetleniowych w budynkach biurowych, handlowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach technicznych lub warsztatach.
• Ochrona układów sterowania maszyn i urządzeń przemysłowych wrażliwych na przeciążenia.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych wymagających wysokiej niezawodności zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed montażem należy upewnić się, że obwód jest odłączony od zasilania. Wyłącznik należy zamontować na szynie DIN w pozycji pionowej, zasilanie podłączyć do górnych zacisków (oznaczonych „1” i „3”), a odbiornik do dolnych (oznaczonych „2” i „4”). Styki pomocnicze montuje się od dołu, co pozwala na zaoszczędzenie miejsca. Po montażu należy przeprowadzić test działania wyłącznika.

FAQ

• Jaka jest różnica między charakterystyką Z a charakterystyką C? Charakterystyka Z charakteryzuje się szybszym wyzwalaniem przy niewielkich przeciążeniach (1,13–1,45 In), co chroni wrażliwą elektronikę. Charakterystyka C wyzwala przy większych przeciążeniach (1,13–1,45 In), co sprawdza się w obwodach z silnikami.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Tak, dzięki konstrukcji 2P, która pozwala na odłączanie zarówno fazy, jak i neutralnego, co jest wymagane w wielu instalacjach jednofazowych.
• Jaki jest zakres temperatur pracy wyłącznika? Zakres temperatur pracy nie został podany w danych produktu. Zaleca się stosowanie w środowiskach zgodnych z normami IEC/EN 60898-1 (typowo od -5°C do +40°C).
