Wyłącznik nadprądowy 2P UCK 40A 50kA, S802S-UCK40-R | 2CCS862002R1557 ABB

Alternatywny kod produktu: 2CCS862002R1557

Opis i Kluczowe Cechy

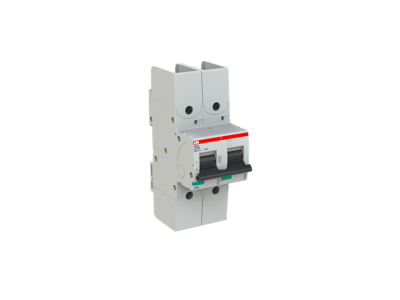

Wyłącznik nadprądowy dwubiegunowy S802S-UCK40-R (symbol 2CCS862002R1557) o prądzie znamionowym 40A i zdolności wyłączania 50kA to kluczowy element zabezpieczenia instalacji elektrycznych. Charakterystyka UCK zapewnia selektywne działanie w układach prądu stałego 500VDC, co czyni go niezastąpionym w instalacjach fotowoltaicznych, systemach zasilania awaryjnego i przemysłowych obwodach DC. Wyposażony w zaciski pierścieniowe (ringlug) ułatwia montaż sztywnymi przewodami miedzianymi.

• Prąd znamionowy 40A: Odpowiedni dla obwodów o średnim obciążeniu, zapewniający ochronę kabli i urządzeń przed przeciążeniem.
• Zdolność wyłączania 50kA: Gwarantuje skuteczną ochronę w przypadku zwarć, minimalizując ryzyko uszkodzeń instalacji.
• Charakterystyka UCK (DC): Zapewnia selektywne działanie w obwodach prądu stałego 500VDC – kluczowe dla instalacji fotowoltaicznych i zasilaczy UPS.
• 2 bieguny: Chroni zarówno fazę, jak i neutralny/ujemny przewód w układach DC, zapewniając kompleksową ochronę.
• Zaciski pierścieniowe (ringlug): Ułatwiają montaż sztywnymi przewodami miedzianymi, zwiększając pewność połączenia i redukując ryzyko poluzowania.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej, w tym PN-EN 60947-2. Posiada deklarację zgodności CE oraz spełnia wymogi normy PN-EN 60269 dla bezpieczników i wyłączników nadprądowych w obwodach prądu stałego.

Zastosowanie

Wyłącznik S802S-UCK40-R przeznaczony jest do stosowania w instalacjach wymagających selektywnej ochrony obwodów prądu stałego oraz zabezpieczenia przed zwarciami i przeciążeniami.

• Instalacje fotowoltaiczne (PV) – ochrona paneli i falowników DC.
• Systemy zasilania awaryjnego (UPS) i bateryjne – zabezpieczenie obwodów DC.
• Przemysłowe układy napędowe i sterowania – ochrona obwodów sterowania i zasilania.
• Obwody 24/48VDC w automatyce budynkowej i przemysłowej.
• Stacje ładowania pojazdów elektrycznych – zabezpieczenie obwodów ładowania DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed instalacją należy bezwzględnie odłączyć napięcie w obwodzie. Zaciski pierścieniowe (ringlug) wymagają użycia odpowiednich nakrętek i podkładek zapewniających pewne połączenie mechaniczne. Dokręcanie należy wykonywać z zalecanym momentem obrotowym (sprawdź w dokumentacji producenta). Po montażu należy przeprowadzić testy funkcjonalne i pomiary rezystancji izolacji.

FAQ

• Czy wyłącznik S802S-UCK40-R nadaje się do instalacji AC? Charakterystyka UCK została zaprojektowana dla obwodów DC. Do ochrony obwodów AC zaleca się stosowanie wyłączników charakterystyki B, C lub D.
• Jakie jest zalecane napięcie pracy w obwodach DC? Maksymalne napięcie pracy wynosi 500VDC zgodnie z danymi technicznymi. Przekroczenie tego napięcia grozi uszkodzeniem wyłącznika.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, wyłącznik wyposażony jest w wyzwalacz elektromagnetyczny reagujący na zwarcia oraz wyzwalacz termiczny do ochrony przed przeciążeniem.
